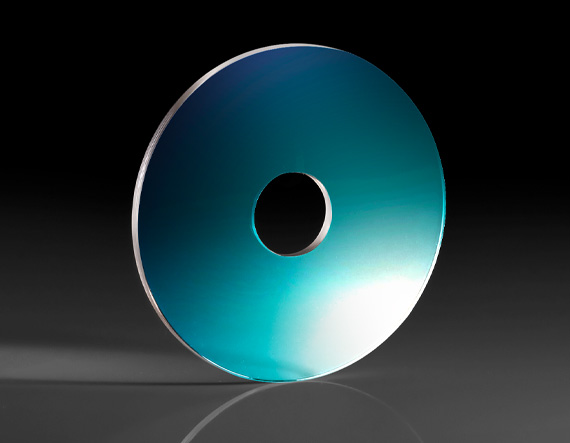

Оптическое окно с отверстием, наружный диаметр: 25.4 мм, диаметр отверстия: 6.35 мм, материал: сапфир

Описание

Оптическое окно с отверстием 17-214 компании Edmund Optics сделано из сапфира, имеет наружный диаметр 25,4 мм и центральное сквозное отверстие диаметром 6,35 мм.

Такое окно устроено как обычное кольцевидное окно (плоское стекло с дыркой посередине), а не как сплошная пластина без отверстий — центральное отверстие позволяет одновременно пропускать через одно и то же место в приборе два разных потока: например, через отверстие может проходить основной, мощный пучок лазера, а через прозрачную окружающую его часть окна — слабый вспомогательный свет для наблюдения или измерения, либо наоборот.

Сапфир — исключительно твёрдый и прочный кристаллический материал (по твёрдости уступает только алмазу), устойчивый к царапинам, высоким температурам и механическим нагрузкам, что делает его подходящим для жёстких промышленных условий, где обычное стекло могло бы быстро повредиться.

Окна с отверстием такого типа применяют, в частности, в лазерных технологических головках и в оптических схемах, где рядом с основным лазерным пучком нужно провести соосный (идущий по той же оси) наблюдательный или измерительный канал, не разводя их в стороны отдельными зеркалами.

Отсутствие покрытия на этом окне означает, что оно поставляется как заготовка, готовая для дальнейшего нанесения специального покрытия заказчиком под конкретную длину волны и мощность используемого излучения.

Характеристики

• Артикул: 17-214; производитель: Edmund Optics
• Тип: плоское окно с центральным отверстием
• Наружный диаметр: 25,4 мм
• Диаметр отверстия: 6,35 мм
• Материал: сапфир

Отрасли применения

• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы
• Машинное зрение и промышленный контроль качества
• Микроскопия и лабораторная оптика
• Оптическое приборостроение и OEM-интеграция
• Научные и учебные лаборатории

Описание семейства продуктов

• Сапфировые подложки диаметром 25,4 мм
• Диаметр сквозных отверстий 3,2–19,1 мм
• Высокая светопропускаемость: 0,33–5,5 мкм

Сапфировые окна со сквозными отверстиями, также называемые сапфировыми шайбами, имеют сапфировые подложки диаметром 25,4 мм с центрированным сквозным отверстием диаметром от 3,2 до 19,1 мм. Сапфир обладает исключительной твердостью поверхности, уступающей только алмазу, высокой теплопроводностью и химической инертностью, что делает его идеальным для использования в суровых условиях. Эти окна обеспечивают высокую светопропускаемость: 0,33–5,5 мкм, и могут быть изготовлены значительно тоньше стеклянных окон благодаря структурной прочности сапфира. Сапфировые окна со сквозными отверстиями могут быть изготовлены как модифицированные стандартные версии наших сапфировых окон или как полностью индивидуальные изделия; свяжитесь с нами, чтобы обсудить требования вашего приложения.
