Поставщик
|
Edmund Optics |
|
Артикул
|
17-213 |
|
Размер
|
Ø25.4 мм |
|
Knoop Hardness (kg/mm2)
|
1900 |
|
RoHS
|
Compliant |
|
Parallelism (arcmin)
|
≤3.5 |
|
Poisson's Ratio
|
0.27 |
|
Substrate
|
Sapphire (Al2O3) |
|
Surface Flatness
|
2λ (typical) |
|
Surface Quality
|
80-50 |
|
Surface Roughness (μm)
|
0.1 per Inch |
|
Type
|
Protective Window |
|
Wavelength Range (nm)
|
330 - 5500 |
|
Young's Modulus (GPa)
|
435 |
|
Index of Refraction nd
|
1.77 |
|
Density (g/cm3)
|
3.97 |
|
Coefficient of Thermal Expansion CTE (10-6/°C)
|
8.8 |
|
Coating
|
Uncoated |
|
Thickness (mm)
|
1.00 ±0.127 |
|
Through Hole Diameter (mm)
|
12.70 ±0.127 |
|
Diameter (mm)
|
25.40 ±0.127 |
|
Birefringence (no-ne)
|
0.008 for Visible Light Orthogonal to Optical Axis |
|
Bevel
|
Protective as needed |
|
Axis Orientation
|
Random |
|
Abbe Number (vd)
|
72.24 |
Описание

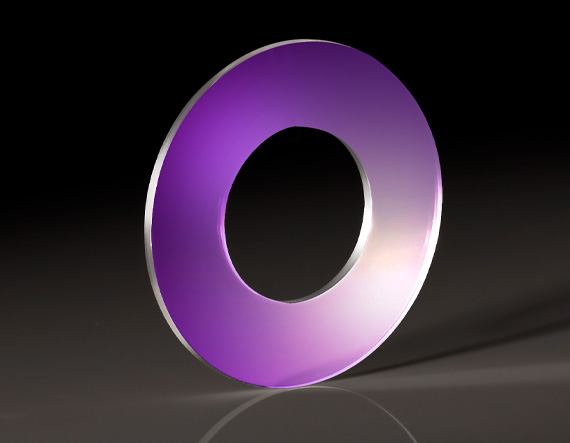

Оптическое окно Edmund Optics 17-213 выполнено из сапфира и имеет наружный диаметр 25,4 мм с центральным отверстием диаметром 12,7 мм. Кольцевая геометрия позволяет закрывать или защищать участок конструкции вокруг проходящего оптического канала, сохраняя центральное отверстие для пучка, датчика, волокна или механического элемента. Сапфир обеспечивает высокую твердость, устойчивость к царапинам и хорошую механическую прочность.
Окно без указанного покрытия может применяться в широком спектральном диапазоне прозрачности сапфира, но отражение на поверхностях будет выше, чем у компонента с просветлением. Кольцевой элемент удобен при создании защитной рамки, прижимного окна, дистанционной прокладки или механически стойкого интерфейса. Разность наружного диаметра и отверстия формирует рабочее кольцо шириной около 6,35 мм с каждой стороны, поэтому нагрузку следует распределять по периферии.
Центральное отверстие может ограничивать апертуру пучка, поэтому перед установкой проверяют диаметр луча, угол падения и допуски на смещение. Если окно используется в герметичной конструкции, его функция зависит от уплотнения и прижимной геометрии. Сам сапфировый элемент не обеспечивает герметичность без подходящей прокладки и рассчитанного корпуса.
Характеристики
- Производитель: Edmund Optics.
- Каталожный номер: 17-213.
- Тип: кольцевое оптическое окно с центральным отверстием.
- Материал: сапфир.
- Наружный диаметр: 25,4 мм.
- Диаметр отверстия: 12,7 мм.
- Покрытие: в исходных данных не указано.
- Основные преимущества: твердость и стойкость к износу.
- Назначение: защита и механическое оформление оптического прохода.
Особенности выбора и интеграции
Окно устанавливают на равномерную опору по кольцевой поверхности, избегая точечных нагрузок. Центральное отверстие совмещают с осью пучка с необходимым запасом. Для защиты покрытия или поверхности от загрязнения используют чистую сборочную среду. При высоких температурах учитывают тепловое расширение сапфира и металлического корпуса. Для вакуума рассчитывают уплотнение и допустимую нагрузку.
Отрасли применения
- Защитные элементы оптических приборов.
- Лазерные и ИК-системы.
- Высокотемпературные корпуса.
- Вакуумные и газовые камеры.
- Оптические датчики в пыльной среде.
- Механические адаптеры и дистанционные элементы.
- Научное и промышленное оборудование.
Описание семейства продуктов
- Сапфировые подложки диаметром 25,4 мм
- Диаметр сквозных отверстий 3,2–19,1 мм
- Высокая светопропускаемость: 0,33–5,5 мкм
Сапфировые окна со сквозными отверстиями, также называемые сапфировыми шайбами, имеют сапфировые подложки диаметром 25,4 мм с центрированным сквозным отверстием диаметром от 3,2 до 19,1 мм. Сапфир обладает исключительной твердостью поверхности, уступающей только алмазу, высокой теплопроводностью и химической инертностью, что делает его идеальным для использования в суровых условиях. Эти окна обеспечивают высокую светопропускаемость: 0,33–5,5 мкм, и могут быть изготовлены значительно тоньше стеклянных окон благодаря структурной прочности сапфира. Сапфировые окна со сквозными отверстиями могут быть изготовлены как модифицированные стандартные версии наших сапфировых окон или как полностью индивидуальные изделия; свяжитесь с нами, чтобы обсудить требования вашего приложения.
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
