Поставщик
|
Edmund Optics |
|
Артикул
|
13-064 |
|
Покрытие
|
Ultrafast-Enhanced Silver |
|
Фокусное расстояние
|
75 мм |
|
Покрытие
|
с серебряным покрытием |
|
Тип оптических зеркал
|
вогнутое |
|
Диаметр
|
25.4 мм (1") |
|
Применение
|
для фемтосекундных лазеров, для сверхкоротких импульсов |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Порог повреждения, импульсный
|
0.3 J/cm2 @ 800nm, 48fs, 1 pulse (typical) 0.16 J/cm2 @ 800nm, 48fs, 100Hz, 1000 pulses (typical) |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/10 |
|
Диапазон длин волн (нм)
|
600 - 1050 |
|
Тип
|
Concave Mirror |
|
Толщина кромки ET (мм)
|
6.35 ±0.10 |
|
Чистая апертура (%)
|
80 |
|
Тип покрытия
|
Ultrafast-Enhanced Silver |
|
Дисперсия групповой задержки
|
0 ±20fs2 @ 600 - 1050nm |
|
Спецификация покрытия
|
Ravg >99% @ 600 - 1000nm, 0° Rs >99% @ 540 - 1000nm, 45° Rp >98.5% @ 730 - 870nm, 45° |
|
Покрытие
|
Ultrafast-Enhanced Silver |
|
Эффективное фокусное расстояние EFL (мм)
|
75.00 |
|
Диаметр (мм)
|
25.40 +0.00/-0.20 |
|
Качество поверхности
|
20-10 |
|
Подложка
|
Fused Silica |
Описание

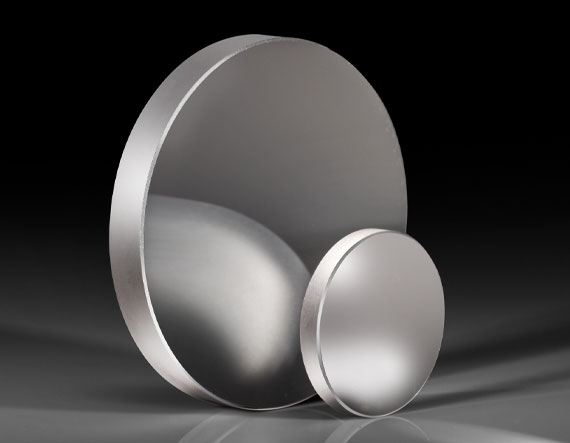

Вогнутое зеркало для сверхкоротких импульсов с серебряным покрытием разработано специально для работы с фемто- и пикосекундными лазерными импульсами, где помимо стандартных требований к отражательной способности критично сохранение фазовых характеристик импульса и минимизация дисперсии групповой скорости, вносимой оптическими элементами тракта. Серебряное покрытие обеспечивает высокий и достаточно равномерный коэффициент отражения в широком спектральном диапазоне по сравнению с диэлектрическими многослойными покрытиями, что снижает риск нежелательного уширения сверхкороткого импульса при многократных отражениях в резонаторе или тракте доставки излучения. Диаметр зеркала составляет 25,4 мм (стандартный дюймовый типоразмер), эффективное фокусное расстояние — 75 мм, а рабочий спектральный диапазон покрытия охватывает 600-1000 нм, что типично для титан-сапфировых лазеров и других источников сверхкоротких импульсов ближнего ИК и красного участка спектра. Вогнутая форма поверхности обеспечивает фокусирующее или коллимирующее действие без внесения хроматических искажений, характерных для преломляющей оптики.
Характеристики
- Тип: вогнутое сферическое зеркало для сверхкоротких импульсов
- Покрытие: серебряное, для диапазона 600-1000 нм
- Диаметр: 25,4 мм
- Эффективное фокусное расстояние: 75 мм
- Назначение: работа с фемто- и пикосекундными лазерными импульсами
Отрасли применения
Такие зеркала применяются в системах фемтосекундной лазерной физики, в резонаторах и трактах доставки титан-сапфировых и других источников сверхкоротких импульсов, где важна минимальная дисперсия. Их используют в научных исследованиях сверхбыстрых процессов, в нелинейной оптике и спектроскопии с высоким временным разрешением, а также в промышленных лазерных системах прецизионной микрообработки материалов сверхкороткими импульсами.
Описание семейства продуктов
- Идеально подходит для фокусировки импульсов титан-сапфирового лазера
- Отражательная способность >99 % в диапазоне 600–1000 нм
- Низкая дисперсия групповой задержки 0 ±20 фс2
- Эффективное фокусное расстояние от 25 до 500 мм
Серебряные вогнутые лазерные зеркала TECHSPEC® Ultrafast-Enhanced имеют серебряное покрытие, усиленное диэлектрическим покрытием, обеспечивающим повышенную отражательную способность в диапазоне 600–1000 нм. Эти зеркала имеют изначально низкую дисперсию групповой задержки (GDD) во всем диапазоне длин волн, что делает их идеальными для фокусировки или перенаправления лазерного излучения от фемтосекундных лазеров, таких как титан-сапфировые лазеры. Их широкий диапазон длин волн позволяет использовать их в приложениях, требующих большей полосы пропускания, чем могут обеспечить зеркала с низким GDD с диэлектрическим покрытием. Серебряные вогнутые лазерные зеркала TECHSPEC Ultrafast-Enhanced доступны в стандартных британских размерах и с эффективным фокусным расстоянием до 500 мм.
Примечание. Серебряные вогнутые лазерные зеркала Ultrafast-Enhanced TECHSPEC могут быть разработаны с различными диапазонами длин волн для других типов сверхбыстрых лазеров, таких как 1030 нм.
