Поставщик
|
Edmund Optics |
|
Артикул
|
39-974 |
|
Диаметр
|
25.4 мм (1") |
|
Покрытие
|
без покрытия |
|
Фокусное расстояние
|
50 мм |
|
Покрытие
|
без покрытия |
|
Тип оптических зеркал
|
вогнутое |
|
Подложка
|
Fused Silica |
|
Качество поверхности
|
20-10 |
|
Диаметр (мм)
|
25.40 +0.00/-0.20 |
|
Эффективное фокусное расстояние EFL (мм)
|
50.00 |
|
Покрытие
|
Uncoated |
|
Толщина центра CT (мм)
|
5.54 |
|
Чистая апертура (%)
|
90 |
|
Толщина кромки ET (мм)
|
6.35 ±0.10 |
|
Радиус R1 (мм)
|
100.00 |
|
Тип
|
Concave Mirror |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/10 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
Описание
Вогнутое зеркало диаметром 25,4 мм и эффективным фокусным расстоянием 50 мм предназначено для сильной фокусировки или коллимации лазерного излучения. Короткий фокус обеспечивает значительную сходимость пучка и позволяет создавать компактные отражательные системы. Поскольку фокусировка выполняется отражением, элемент не вносит хроматической аберрации.
Зеркало поставляется без покрытия, что позволяет нанести металлический или диэлектрический отражающий слой под требуемую длину волны. Выбор покрытия определяет спектральную эффективность, стойкость к окружающей среде и допустимую плотность лазерной мощности. До нанесения покрытия поверхность требует особенно осторожного обращения и защиты от загрязнений.
При работе с короткофокусным сферическим зеркалом важно направлять пучок близко к оптической оси. Значительное внеосевое смещение может вызвать кому и астигматизм. Диаметр 1 дюйм упрощает установку в стандартные кинематические оправы. Элемент подходит для экспериментальных резонаторов, фокусирующих головок и отражательных коллиматоров.
Характеристики
- Тип: вогнутое сферическое зеркало.
- Диаметр: 25,4 мм.
- Эффективное фокусное расстояние: 50 мм.
- Покрытие: отсутствует.
- Оптическая сила: положительная отражательная.
- Формат: диаметр 1 дюйм.
- Назначение: сильная фокусировка или коллимация пучка.
- Преимущество: отсутствие хроматической аберрации.
Отрасли применения
- Лазерные резонаторы.
- Фокусирующие отражательные системы.
- Спектроскопия широкого диапазона.
- Научные эксперименты с мощным излучением.
- Оптическая метрология.
- Разработка зеркал со специализированными покрытиями.
Описание семейства продуктов
- Идеально подходит для лазерной фокусировки
- Высокоточные зеркальные заготовки из плавленого кварца
- Доступны индивидуальные варианты покрытия

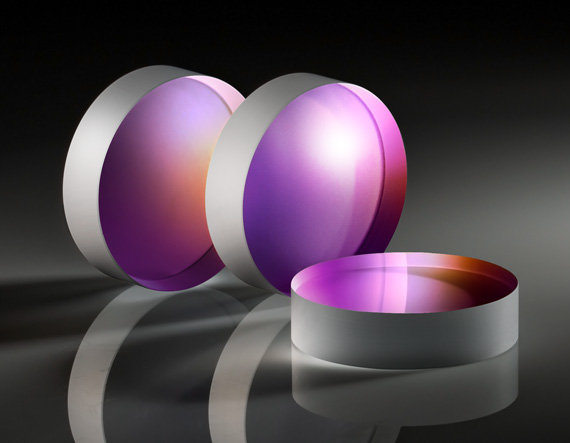

Непокрытые вогнутые лазерные зеркала TECHSPEC® обеспечивают высокую точность качества поверхности 20-10 и неравномерность λ/10 идеально подходят для задач фокусировки лазерного луча. Благодаря подложкам из плавленого кварца эти вогнутые зеркала устойчивы к тепловому удару и доступны с фокусным расстоянием от 25 мм до 500 мм. Вогнутые лазерные зеркала TECHSPEC без покрытия идеально подходят для применения в средах с колебаниями температуры. Доступны специальные варианты покрытия, включая защищенные металлические покрытия и диэлектрические зеркальные покрытия.
