Поставщик
|
Edmund Optics |
|
Артикул
|
13-067 |
|
Покрытие
|
Ultrafast-Enhanced Silver |
|
Фокусное расстояние
|
500 мм |
|
Покрытие
|
с серебряным покрытием |
|
Тип оптических зеркал
|
вогнутое |
|
Диаметр
|
25.4 мм (1") |
|
Применение
|
для фемтосекундных лазеров, для сверхкоротких импульсов |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Порог повреждения, импульсный
|
0.3 J/cm2 @ 800nm, 48fs, 1 pulse (typical) 0.16 J/cm2 @ 800nm, 48fs, 100Hz, 1000 pulses (typical) |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/10 |
|
Диапазон длин волн (нм)
|
600 - 1050 |
|
Тип
|
Concave Mirror |
|
Толщина кромки ET (мм)
|
6.35 ±0.10 |
|
Чистая апертура (%)
|
80 |
|
Тип покрытия
|
Ultrafast-Enhanced Silver |
|
Дисперсия групповой задержки
|
0 ±20fs2 @ 600 - 1050nm |
|
Спецификация покрытия
|
Ravg >99% @ 600 - 1000nm, 0° Rs >99% @ 540 - 1000nm, 45° Rp >98.5% @ 730 - 870nm, 45° |
|
Покрытие
|
Ultrafast-Enhanced Silver |
|
Эффективное фокусное расстояние EFL (мм)
|
500.00 |
|
Диаметр (мм)
|
25.40 +0.00/-0.20 |
|
Качество поверхности
|
20-10 |
|
Подложка
|
Fused Silica |
Описание

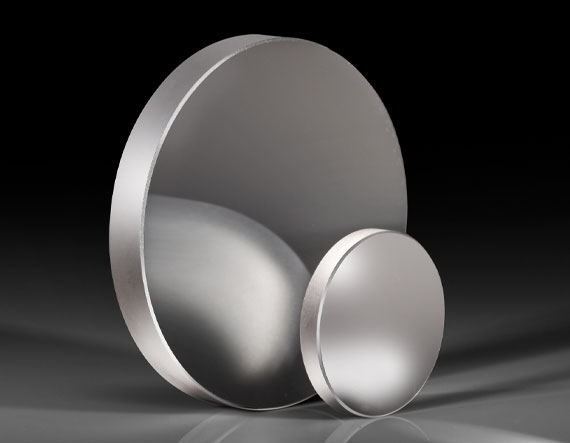

Вогнутое зеркало для сверхкоротких импульсов представляет собой сферический отражающий элемент, подложка которого выполнена из оптического стекла или плавленого кварца с высокой степенью полировки, а рабочая поверхность покрыта тонкоплёночным серебряным слоем с защитным диэлектрическим оверкоутом. Серебряное покрытие выбрано благодаря высокому и практически равномерному коэффициенту отражения в широком спектральном диапазоне, а также минимальной дисперсии групповой скорости, что критично при работе с фемтосекундными и пикосекундными импульсами, чувствительными к искажению временного профиля. Вогнутая (сферическая) форма поверхности обеспечивает фокусировку или коллимацию пучка без использования проходной оптики, что исключает эффекты самофокусировки, нелинейного поглощения и хроматической дисперсии, присущие линзам в системах ультракоротких импульсов. Диаметр подложки 25.4 мм и эффективное фокусное расстояние 500 мм задают относительно мягкую фокусировку, подходящую для формирования протяжённых перетяжек пучка или построения оптических трактов с большим рабочим отрезком.
Характеристики
- Тип: вогнутое (сферическое) зеркало
- Покрытие: серебряное с защитным слоем
- Диаметр: 25.4 мм
- Эффективное фокусное расстояние: 500 мм
- Рабочий спектральный диапазон покрытия: 600-1000 нм
- Оптимизировано для сверхкоротких (фемто- и пикосекундных) импульсов
- Минимальное искажение дисперсии групповой скорости благодаря отражательной, а не преломляющей геометрии
Отрасли применения
Подобные зеркала применяются в фемтосекундных лазерных комплексах, системах генерации и компрессии ультракоротких импульсов, установках нелинейной оптики и накачки параметрических генераторов света, где требуется сохранить исходную временную структуру импульса при фокусировке или редиректировании пучка. Востребованы в научных лабораториях, занимающихся спектроскопией сверхбыстрых процессов, в системах мультифотонной микроскопии, а также при построении разветвлённых оптических трактов для терагерцовой генерации и накачки твердотельных усилителей.
Описание семейства продуктов
- Идеально подходит для фокусировки импульсов титан-сапфирового лазера
- Отражательная способность >99 % в диапазоне 600–1000 нм
- Низкая дисперсия групповой задержки 0 ±20 фс2
- Эффективное фокусное расстояние от 25 до 500 мм
Серебряные вогнутые лазерные зеркала TECHSPEC® Ultrafast-Enhanced имеют серебряное покрытие, усиленное диэлектрическим покрытием, обеспечивающим повышенную отражательную способность в диапазоне 600–1000 нм. Эти зеркала имеют изначально низкую дисперсию групповой задержки (GDD) во всем диапазоне длин волн, что делает их идеальными для фокусировки или перенаправления лазерного излучения от фемтосекундных лазеров, таких как титан-сапфировые лазеры. Их широкий диапазон длин волн позволяет использовать их в приложениях, требующих большей полосы пропускания, чем могут обеспечить зеркала с низким GDD с диэлектрическим покрытием. Серебряные вогнутые лазерные зеркала TECHSPEC Ultrafast-Enhanced доступны в стандартных британских размерах и с эффективным фокусным расстоянием до 500 мм.
Примечание. Серебряные вогнутые лазерные зеркала Ultrafast-Enhanced TECHSPEC могут быть разработаны с различными диапазонами длин волн для других типов сверхбыстрых лазеров, таких как 1030 нм.
