Поставщик
|
Edmund Optics |
|
Артикул
|
39-517 |
|
Тип линз
|
асферические |
|
Покрытие
|
BBAR (8000-12000nm) |
|
Фокусное расстояние
|
50-200 мм |
|
Материал
|
ZnSe (селенид цинка) |
|
Покрытие
|
4447 |
|
Диаметр
|
25.4 мм (1") |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Отклонение от асферической поверхности (λ, СКЗ @ 632,8 нм)
|
0.5 |
|
Мощность (П-В) @ 10,6 мкм
|
λ/10 |
|
Сопряженное расстояние
|
Infinite |
|
Диапазон длин волн (нм)
|
8000 - 12000 |
|
Форма задней поверхности
|
Plano |
|
f / #
|
2 |
|
Скос
|
Protective bevel as needed |
|
Центрирование, ETD (мкм)
|
≤12.7 |
|
Центрирование (угл. Мин.)
|
≤3 |
|
Толщина кромки ET (мм)
|
2.38 |
|
Качество поверхности
|
40-20 |
|
Чистая апертура CA (мм)
|
22.86 |
|
Подложка
|
II-VI Infrared ZnSe |
|
Спецификация покрытия
|
Ravg <0.5% @ 8 - 12μm |
|
Покрытие
|
BBAR (8000-12000nm) |
|
Толщина центра CT (мм)
|
3.50 ±0.10 |
|
Заднее фокусное расстояние BFL (мм)
|
49.35 |
|
Числовая апертура NA
|
0.25 |
|
Эффективное фокусное расстояние EFL (мм)
|
50.80 |
|
Диаметр (мм)
|
25.40 +0.00/-0.10 |
Описание

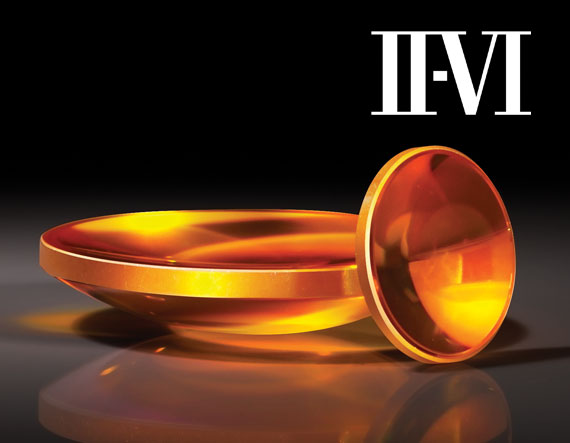

Асферическая линза из селенида цинка (ZnSe) отличается от сферической тем, что профиль её поверхности рассчитан по несферическому уравнению, что позволяет скорректировать сферическую аберрацию единственным элементом вместо составной системы из нескольких линз. Селенид цинка — кристаллический материал с высокой прозрачностью в среднем инфракрасном диапазоне и низким коэффициентом поглощения, что делает его практически безальтернативным выбором для мощной ИК-оптики, в частности для CO2-лазерных систем. Просветляющее покрытие на линзе рассчитано на диапазон 8-12 мкм. Диаметр элемента — 25,4 мм, фокусное расстояние — 50,8 мм. Асферический профиль поверхности рассчитывается индивидуально под конкретное фокусное расстояние и диаметр, что требует прецизионных методов алмазного точения при обработке кристалла селенида цинка, поскольку материал отличается повышенной мягкостью по сравнению с традиционными оптическими стёклами.
Характеристики
- Производитель: Edmund Optics
- Материал: селенид цинка (ZnSe)
- Тип поверхности: асферическая
- Диаметр: 25,4 мм
- Фокусное расстояние: 50,8 мм
- Просветляющее покрытие для диапазона 8-12 мкм
- Низкое поглощение в среднем ИК-диапазоне
Отрасли применения
Линзы из ZnSe с асферической поверхностью широко используются в системах фокусировки CO2-лазеров для резки, сварки и гравировки металлов, в тепловизионных и термографических приборах, а также в научном оборудовании для инфракрасной спектроскопии и дистанционного газоанализа. Помимо промышленной лазерной обработки, линзы из ZnSe находят применение в системах ночного видения на основе неохлаждаемых микроболометров, а также в приборах экологического мониторинга атмосферы, работающих в среднем инфракрасном диапазоне.
Описание семейства продуктов
- Разработано Edmund Optics, изготовлено II-VI
- Материал ZnSe высшего качества
- Доступно просветляющее покрытие без покрытия или широкополосное просветляющее покрытие толщиной 8–12 мкм
Асферические линзы TECHSPEC® на основе селенида цинка (ZnSe) предназначены для обеспечения дифракционно-ограниченной фокусировки для CO2 лазеров с длиной волны 10,6 мкм. Изготовленные из II-VI инфракрасного материала ZnSe с объемным поглощением <0,0005 см-1 при 10,6 мкм, эти линзы доступны без покрытия или с широкополосным просветляющим покрытием, обеспечивающим превосходное пропускание от 8 до 12 мкм. Прецизионные конструкции идеально подходят для интеграции в лазерные системы, тепловизионные блоки и устройства FTIR. Цинк-селенидные асферические линзы TECHSPEC имеют неравномерность <λ/20 при 10,6 мкм, качество поверхности 40-20 и шероховатость поверхности <50Å.
