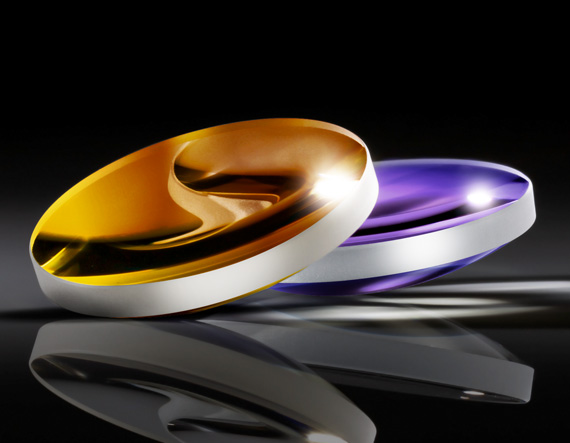

Асферическая линза для лазерного излучения, точность поверхности: λ/40, рабочая длина волны: 1064 нм, диаметр: 25.4 мм, фокусное расстояние: 50.8 мм

Описание

Асферическая линза для лазерного излучения с точностью поверхности λ/40 относится к прецизионному классу оптики, обеспечивающему минимальные волновые искажения при фокусировке когерентного пучка — существенно выше по качеству, чем стандартные асферические линзы массового производства. Асферическая форма поверхности устраняет сферическую аберрацию без необходимости комбинировать несколько линз, что снижает число преломляющих границ и связанных с ними потерь энергии, критичных для мощных лазерных применений. Рабочая длина волны 1064 нм соответствует основной линии генерации твердотельных Nd:YAG и Nd:YVO4 лазеров. Диаметр 25.4 мм и фокусное расстояние 50.8 мм — стандартный дюймовый типоразмер для интеграции в существующие оптические тракты. Столь высокая точность поверхности особенно важна при фокусировке пучка в дифракционно ограниченное пятно, когда даже незначительные волновые искажения заметно ухудшают качество фокусировки и снижают плотность мощности в фокальной точке.

Характеристики

• Тип: асферическая линза для лазерного излучения
• Точность поверхности: λ/40
• Рабочая длина волны: 1064 нм
• Диаметр: 25.4 мм
• Фокусное расстояние: 50.8 мм

Отрасли применения

Применяется в высокоточных лазерных системах на длине волны 1064 нм: промышленных лазерах для резки и сварки, научных лазерных установках, медицинском оборудовании и системах точной фокусировки, где критично минимальное волновое искажение фокусируемого пучка. Дополнительно такая линза применяется в системах записи и считывания оптической информации, а также в научных установках для формирования пучков с предельно малой расходимостью.

Описание семейства продуктов

• Конструкции 532 и 1064 нм с протестированным коэффициентом Штреля >0,8

Асферические линзы TECHSPEC® λ/40 Laser Grade отполированы с помощью прецизионной магнитореологической обработки (MRF), что обеспечивает их сверхгладкую асферическую поверхность с допуском асферической поверхности λ/40 RMS. Асферические поверхности без аберраций, полученные в результате этого процесса суперполировки, приводят к тому, что эти асферические линзы имеют характеристики с ограничением дифракции при расчетных длинах волн. Высокоэффективное V-покрытие Laser Line сводит к минимуму отражение, когда эти асферические линзы используются на длинах волн Nd:YAG. Асферические линзы TECHSPEC λ/40 Laser Grade имеют подложки, разработанные и сформированные в соответствии с длиной волны лазерного излучения, чтобы оптимизировать всю конструкцию линзы, а не только антибликовое покрытие, для длины волны лазерного излучения. Доступны стандартные дюймовые размеры этих лазерных асфер с дизайном f/2, изготовленных из плавленого кварца.
