Поставщик
|
Edmund Optics |
|
Артикул
|
15-346 |
|
Фокусное расстояние
|
50.8 мм |
|
Форма
|
параболические |
|
Тип оптических зеркал
|
параболические |
|
Диаметр
|
25.4 мм (1") |
|
Применение
|
для работы с Nd:YAG лазером |
|
RoHS
|
Compliant |
|
Reflected Wavefront, RMS
|
λ/4 |
|
Y Offset (mm)
|
50.8 |
|
Substrate
|
Aluminum |
|
Compatible Mounting Plates
|
#47-111 |
|
Surface Quality
|
60-40 |
|
Clear Aperture (%)
|
90 |
|
Wavelength Range (nm)
|
532 |
|
Surface Roughness (Angstroms)
|
50 |
|
Surface Figure, RMS
|
λ/8 |
|
Parent Focal Length PFL (mm)
|
25.4 |
|
Off-Set Angle (°)
|
90 |
|
Diameter (mm)
|
25.40 +0.0/-0.1 |
|
Focal Length Tolerance (%)
|
±1 |
|
Effective Focal Length EFL (mm)
|
50.80 |
|
Coating Type
|
Dielectric |
|
Coating Specification
|
Ravg >99.5% @ 532nm |
|
Coating
|
Dielectric Mirror (532nm) |
|
Type
|
Off-Axis Parabolic Mirror |
Описание

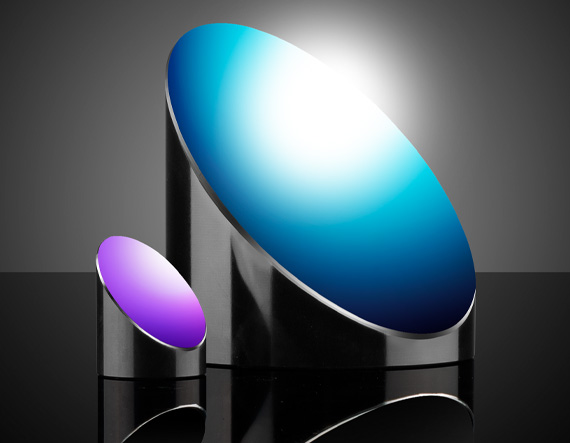

Внеосевое параболическое зеркало диаметром 25.4 мм и фокусным расстоянием 50.8 мм с покрытием, оптимизированным для длины волны 532 нм — второй гармоники неодимовых лазеров, широко применяемой в системах зелёного лазерного излучения, формирует изображение или фокусирует пучок без центрального затенения, свойственного традиционным осесимметричным параболическим зеркалам. Параболическая форма поверхности зеркала обеспечивает безаберрационную фокусировку параллельного пучка света в точку на оптической оси, смещённой относительно геометрического центра зеркала, что устраняет необходимость в дополнительных компенсирующих элементах при работе с коллимированным лазерным излучением. Специализированное покрытие для 532 нм максимизирует коэффициент отражения именно на этой длине волны, минимизируя оптические потери.
Характеристики
- Тип: внеосевое параболическое зеркало
- Диаметр: 25.4 мм
- Фокусное расстояние: 50.8 мм
- Покрытие для длины волны 532 нм
- Отсутствие центрального экранирования пучка
Отрасли применения
Внеосевые параболические зеркала данного типа применяются в лазерных системах с зелёными лазерами 532 нм, включая научные эксперименты по нелинейной оптике, лазерную голографию и системы точного наведения луча, а также в оптических испытательных стендах и метрологическом оборудовании. Их используют при сборке безаберрационных фокусирующих модулей в спектроскопии Рамана, в системах лазерного зажигания и в исследовательских лабораториях фотоники, где важна высокая эффективность фокусировки без хроматических искажений, характерных для линзовых аналогов.
Описание семейства продуктов
- Диэлектрические покрытия лазерных линий для 532 и 1064 нм
- Идеально подходят для коллимации или фокусировки света лазера Nd:YAG
- >Отражательная способность 99,5% на расчетных длинах волн Nd:YAG
- Также доступны параболические зеркала с металлическим покрытием вне оси
Зеркала с покрытием лазерных линий TECHSPEC® вне оси имеют подложки из обработанного алмазом алюминия, покрытые диэлектрическими покрытиями для высокого отражения на лазерных линиях 532 или 1064 нм. Эти высокоотражающие диэлектрические покрытия предназначены для лазерных приложений, требующих более высокой производительности, чем может обеспечить оптика с металлическим покрытием. Доступны стандартные имперские размеры с несколькими вариантами фокусного расстояния, а также монтажные пластины с отверстиями, перпендикулярными оптической оси, для интеграции в настольный компьютер. TECHSPEC® Laser Line Coated Off-Axis Parabolic (OAP) Mirrors идеально подходят для использования с основной или второй гармоникой Nd:YAG-лазеров для коллимации или фокусировки лазерного света. Пожалуйста, свяжитесь с нами, если для вашего приложения требуются какие-либо из наших стандартных Off-Axis Parabolic Mirrors с покрытием лазерной линии.
