Поставщик
|
Edmund Optics |
|
Артикул
|
13-062 |
|
Покрытие
|
Ultrafast-Enhanced Silver |
|
Фокусное расстояние
|
25 мм |
|
Покрытие
|
с серебряным покрытием |
|
Тип оптических зеркал
|
вогнутое |
|
Диаметр
|
25.4 мм (1") |
|
Применение
|
для фемтосекундных лазеров, для сверхкоротких импульсов |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Порог повреждения, импульсный
|
0.3 J/cm2 @ 800nm, 48fs, 1 pulse (typical) 0.16 J/cm2 @ 800nm, 48fs, 100Hz, 1000 pulses (typical) |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/10 |
|
Диапазон длин волн (нм)
|
600 - 1050 |
|
Тип
|
Concave Mirror |
|
Толщина кромки ET (мм)
|
6.35 ±0.10 |
|
Чистая апертура (%)
|
80 |
|
Тип покрытия
|
Ultrafast-Enhanced Silver |
|
Дисперсия групповой задержки
|
0 ±20fs2 @ 600 - 1050nm |
|
Спецификация покрытия
|
Ravg >99% @ 600 - 1000nm, 0° Rs >99% @ 540 - 1000nm, 45° Rp >98.5% @ 730 - 870nm, 45° |
|
Покрытие
|
Ultrafast-Enhanced Silver |
|
Эффективное фокусное расстояние EFL (мм)
|
25.00 |
|
Диаметр (мм)
|
25.40 +0.00/-0.20 |
|
Качество поверхности
|
20-10 |
|
Подложка
|
Fused Silica |
Описание

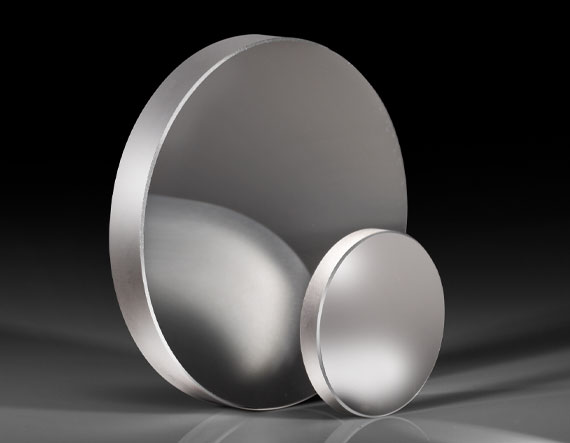

Вогнутое зеркало 13-062 компании Edmund Optics специально предназначено для работы со сверхкороткими (фемто- и пикосекундными) лазерными импульсами и имеет диаметр 25,4 мм, эффективное фокусное расстояние 25 мм. Покрытие типа Ultrafast-Enhanced Silver рассчитано на диапазон 600–1000 нм — типичный рабочий диапазон титан-сапфировых фемтосекундных лазерных систем.
Ключевая особенность покрытий этого класса — минимальная дисперсия групповой скорости (GDD), вносимая при отражении: серебряное покрытие в отличие от стандартного диэлектрического многослойного практически не искажает временную форму сверхкороткого импульса, что критично для сохранения длительности импульса при многократных отражениях в резонаторе или тракте транспортировки пучка фемтосекундного лазера.
Вогнутая (сферическая собирающая) форма зеркала используется для фокусировки или коллимации пучка внутри резонаторов фемтосекундных лазеров и компрессоров импульсов, где отражающая оптика предпочтительна перед линзовой именно из-за отсутствия хроматической дисперсии, присущей проходящим через стекло элементам.
Характеристики
- Артикул: 13-062; производитель: Edmund Optics
- Тип: вогнутое сферическое зеркало для сверхкоротких импульсов (Ultrafast Laser Mirror)
- Диаметр: 25,4 мм
- Эффективное фокусное расстояние: 25 мм
- Покрытие: Ultrafast-Enhanced Silver, диапазон 600–1000 нм
- Особенность: минимальная дисперсия групповой скорости (GDD)
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Научные исследования и опытно-конструкторские работы
- Фемтосекундные лазерные системы (титан-сапфировые и иные)
- Компрессоры и резонаторы сверхкоротких импульсов
Описание семейства продуктов
- Идеально подходит для фокусировки импульсов титан-сапфирового лазера
- Отражательная способность >99 % в диапазоне 600–1000 нм
- Низкая дисперсия групповой задержки 0 ±20 фс2
- Эффективное фокусное расстояние от 25 до 500 мм
Серебряные вогнутые лазерные зеркала TECHSPEC® Ultrafast-Enhanced имеют серебряное покрытие, усиленное диэлектрическим покрытием, обеспечивающим повышенную отражательную способность в диапазоне 600–1000 нм. Эти зеркала имеют изначально низкую дисперсию групповой задержки (GDD) во всем диапазоне длин волн, что делает их идеальными для фокусировки или перенаправления лазерного излучения от фемтосекундных лазеров, таких как титан-сапфировые лазеры. Их широкий диапазон длин волн позволяет использовать их в приложениях, требующих большей полосы пропускания, чем могут обеспечить зеркала с низким GDD с диэлектрическим покрытием. Серебряные вогнутые лазерные зеркала TECHSPEC Ultrafast-Enhanced доступны в стандартных британских размерах и с эффективным фокусным расстоянием до 500 мм.
Примечание. Серебряные вогнутые лазерные зеркала Ultrafast-Enhanced TECHSPEC могут быть разработаны с различными диапазонами длин волн для других типов сверхбыстрых лазеров, таких как 1030 нм.
