Поставщик
|
Edmund Optics |
|
Артикул
|
39-477 |
|
Тип линз
|
асферические |
|
Покрытие
|
без покрытия |
|
Фокусное расстояние
|
5-50 мм |
|
Материал
|
ZnSe (селенид цинка) |
|
Покрытие
|
без покрытия |
|
Диаметр
|
25.4 мм (1") |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Отклонение от асферической поверхности (λ, СКЗ @ 632,8 нм)
|
0.5 |
|
Мощность (П-В) @ 10,6 мкм
|
λ/10 |
|
Сопряженное расстояние
|
Infinite |
|
Диапазон длин волн (нм)
|
600 - 18000 |
|
Форма задней поверхности
|
Plano |
|
f / #
|
1 |
|
Скос
|
Protective bevel as needed |
|
Центрирование, ETD (мкм)
|
≤12.7 |
|
Центрирование (угл. Мин.)
|
≤3 |
|
Толщина кромки ET (мм)
|
2.29 |
|
Качество поверхности
|
40-20 |
|
Чистая апертура CA (мм)
|
22.86 |
|
Подложка
|
II-VI Infrared ZnSe |
|
Покрытие
|
Uncoated |
|
Толщина центра CT (мм)
|
4.50 ±0.10 |
|
Заднее фокусное расстояние BFL (мм)
|
23.53 |
|
Числовая апертура NA
|
0.50 |
|
Эффективное фокусное расстояние EFL (мм)
|
25.40 |
|
Диаметр (мм)
|
25.40 +0.00/-0.10 |
Описание
Асферическая линза 39-477 от Edmund Optics изготовлена из селенида цинка (ZnSe) и предназначена для работы в инфракрасной области спектра, включая диапазон 8–12 мкм. Линза имеет диаметр 25,4 мм и фокусное расстояние 25,4 мм, что обеспечивает числовую апертуру около 0,5 и высокую светосилу. Асферическая форма поверхности позволяет минимизировать сферические аберрации при фокусировке коллимированного пучка или коллимации точечного источника, достигая дифракционного качества изображения при использовании одиночного элемента. Материал ZnSe обладает низким коэффициентом поглощения в среднем ИК-диапазоне и высокой механической прочностью. Линза поставляется без просветляющего покрытия, что делает её пригодной для применений, где требуется широкополосная прозрачность или работа в агрессивных средах, хотя и несколько снижает пропускание из-за френелевских отражений. Элемент не имеет оправы и может быть установлен в стандартные держатели для оптики диаметром 25,4 мм.
Характеристики
- Тип: асферическая линза
- Материал: селенид цинка (ZnSe)
- Диаметр: 25,4 мм
- Фокусное расстояние: 25,4 мм
- Без покрытия
- Диапазон пропускания: 0,6–16 мкм
- Низкие сферические аберрации
- Высокая числовая апертура
- Без оправы
Отрасли применения
Асферическая линза 39-477 применяется в тепловизионных системах, работающих в диапазоне 8–12 мкм, для фокусировки излучения на детекторы и матрицы. В лазерной технике она используется для коллимации излучения CO₂-лазеров с длиной волны 10,6 мкм, где отсутствие покрытия позволяет избежать его повреждения мощным излучением. В научных исследованиях линза востребована в ИК-спектроскопии, интерферометрии и системах неразрушающего контроля. Благодаря высокой светосиле она подходит для построения компактных ИК-объективов с большим полем зрения. Промышленное применение включает датчики присутствия, газоанализаторы и системы контроля температуры.

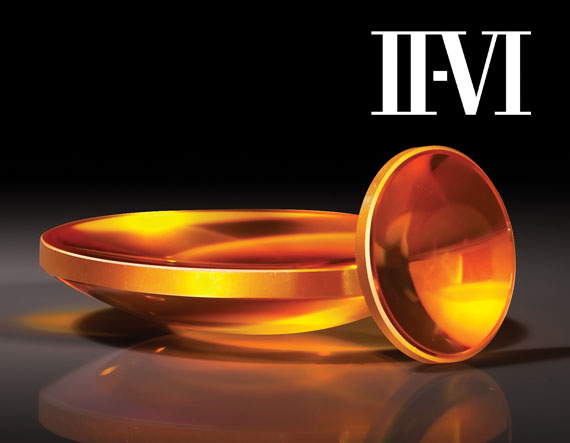

Описание семейства продуктов
- Разработано Edmund Optics, изготовлено II-VI
- Материал ZnSe высшего качества
- Доступно просветляющее покрытие без покрытия или широкополосное просветляющее покрытие толщиной 8–12 мкм
Асферические линзы TECHSPEC® на основе селенида цинка (ZnSe) предназначены для обеспечения дифракционно-ограниченной фокусировки для CO2 лазеров с длиной волны 10,6 мкм. Изготовленные из II-VI инфракрасного материала ZnSe с объемным поглощением <0,0005 см-1 при 10,6 мкм, эти линзы доступны без покрытия или с широкополосным просветляющим покрытием, обеспечивающим превосходное пропускание от 8 до 12 мкм. Прецизионные конструкции идеально подходят для интеграции в лазерные системы, тепловизионные блоки и устройства FTIR. Цинк-селенидные асферические линзы TECHSPEC имеют неравномерность <λ/20 при 10,6 мкм, качество поверхности 40-20 и шероховатость поверхности <50Å.
