Поставщик
|
Edmund Optics |
|
Артикул
|
11-770 |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Фокусное расстояние
|
25.4 мм |
|
Форма
|
параболические |
|
Тип оптических зеркал
|
параболические |
|
Диаметр
|
25.4 мм (1") |
|
Применение
|
для управления пучком |
|
Внеосевой угол
|
90° |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Диаметр сквозного отверстия (мм)
|
4.1 |
|
Ориентация сквозного отверстия
|
1 x Parallel to Focused Beam 1 x Parallel to Collimated Beam |
|
Смещение по оси Y (мм)
|
25.40 |
|
Подложка
|
Aluminum 6061-T6 |
|
Совместимые монтажные пластины
|
#47-111 |
|
Качество поверхности
|
80-50 |
|
Диапазон длин волн (нм)
|
400 - 2000 |
|
Шероховатость поверхности (Ангстрем)
|
<50 RMS |
|
Показатель поверхности, СКЗ
|
λ/8 |
|
Исходное фокусное расстояние PFL (мм)
|
12.7 |
|
Угол смещения (°)
|
90 |
|
Диаметр (мм)
|
25.40 +0.00/-0.10 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Эффективное фокусное расстояние EFL (мм)
|
25.40 |
|
Тип покрытия
|
Metal |
|
Спецификация покрытия
|
Ravg >85% @ 400 - 700nm Ravg >90% @ 400 - 2000nm |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Тип
|
Off-Axis Parabolic Mirror |
Описание

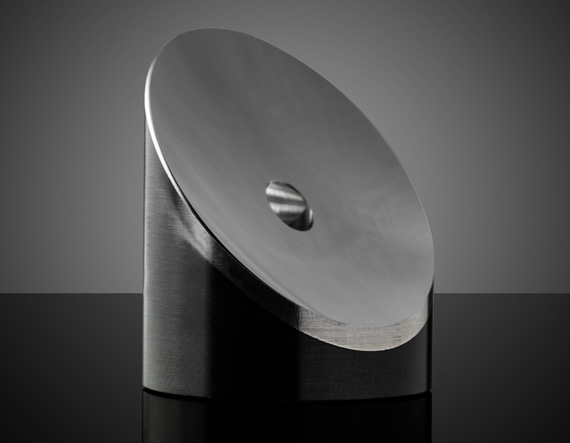

Алюминиевое внеосевое параболическое зеркало со сквозным отверстием, 400–2000 нм, 90°, Ø25,4 мм, EFL 25,4 мм. Внеосевое параболическое зеркало со сквозным отверстием собирает или коллимирует свет без центрального экранирования, при этом отверстие обеспечивает дополнительный доступ вдоль оси. Алюминиевое покрытие 400–2000 нм подходит для широкого спектрального диапазона, а угол 90° облегчает компоновку.
При проектировании системы сопоставляют рабочий спектр, апертуру, геометрию пучка, механический интерфейс и требования к точности. Монтаж выполняют без перекоса и чрезмерных нагрузок; рабочие поверхности, волоконные торцы и посадочные места содержат в чистоте. После установки проверяют центрирование, устойчивость фиксации, правильность ориентации и отсутствие паразитной засветки.
Применение в расчетном режиме помогает получить воспроизводимый результат. В лазерных трактах контролируют плотность мощности, направление излучения и выполнение требований безопасности.
Характеристики
- Артикул: 11-770
- Производитель: Edmund Optics
- Наименование: Алюминиевое внеосевое параболическое зеркало со сквозным отверстием, 400–2000 нм, 90°, Ø25,4 мм, EFL 25,4 мм
- Монтаж: совместимая оптическая механика или волоконная система
- Эксплуатация: защита поверхностей и разъемов от загрязнений и повреждений
Отрасли применения
Изделие используется в спектроскопии, системах ввода и вывода пучка, лазерной технике, датчиках и исследовательских установках. Конкретная схема выбирается по параметрам источника, сопрягаемых компонентов и условиям эксплуатации.
Описание семейства продуктов
- Сквозные отверстия, параллельные сфокусированным и коллимированным пучкам
- Доступный ассортимент металлических покрытий
- <50Å среднеквадратичная шероховатость поверхности
Внеосевые параболические зеркала TECHSPEC® (OAP) со сквозными отверстиями для выравнивания имеют два сквозных отверстия, одно из которых совпадает с фокусом лучей, сфокусированных на параболической поверхности, а второе параллельно лучам, коллимированным поверхностью. Расположение отверстий позволяет двум лучам одновременно поражать мишень или образец, что является методом, используемым для проведения измерений насос-зонд. Эти OAP имеют алюминиевые подложки и обработаны алмазной обработкой с шероховатостью поверхности <50Å RMS, что сводит к минимуму рассеяние. Внеосевые параболические зеркала TECHSPEC со сквозными отверстиями для выравнивания доступны с покрытием из защищенного золота, защищенного алюминия или алюминия с УФ-излучением для интеграции в приложения, требующие высокого коэффициента отражения от ультрафиолетового (УФ) до инфракрасного (ИК).
Примечание. Если для вашего приложения требуется стандартное зеркало OAP со сквозным отверстием, свяжитесь с нами для получения пользовательских параметров.
