Алюминиевое внеосевое параболическое зеркало, внеосевой угол: 90 °, диаметр: 25.4 мм, эффективное фокусное расстояние: 25.40 мм, шероховатость поверхности: 50Å, покрытие для 400-2000 нм

Описание

Алюминиевое внеосевое параболическое зеркало Edmund Optics, артикул 87-406, рассчитан на работу в диапазоне: видимый и ближний ИК. Параметры конкретной модификации: диаметр 25,4 мм, EFL 25,4 мм, угол 90°, шероховатость 50 Å. Техническая ценность компонента заключается в сочетании оптического материала, геометрии и спектральной оптимизации. Внеосевая параболическая поверхность фокусирует или коллимирует излучение без центральной заслонки. Такая схема освобождает пространство для источника, детектора и механики вокруг главной оси.

Исполнение изделия — покрытие для 400-2000 нм. Благодаря этому компонент можно согласовать с целевым источником и применить в оптическом тракте без неопределённости по ключевому спектральному параметру. Его используют как отдельный функциональный узел или включают в многокомпонентную сборку.

Характеристики

Эффективное фокусное расстояние определяет компактность сборки, а шероховатость отражающей поверхности влияет на уровень рассеяния. Указанные значения — диаметр 25,4 мм, EFL 25,4 мм, угол 90°, шероховатость 50 Å — важны для расчёта положения элемента, диаметра пучка, допуска по юстировке и выбора механического держателя.

При установке нельзя допускать перекоса, загрязнения рабочей поверхности и механического напряжения. В лазерных конфигурациях дополнительно проверяют угол падения, поляризацию, плотность мощности и наличие обратных отражений. Это помогает сохранить контраст, точность измерения и расчётные параметры тракта.

Отрасли применения

Изделие применяют в таких направлениях, как коллимация, широкополосные оптические стенды, визуализация. Его характеристики полезны в исследовательской фотонике, промышленной автоматизации, приборостроении и системах контроля качества.

При грамотном подборе сопутствующих элементов компонент обеспечивает устойчивую передачу, формирование, отражение, регистрацию или измерение излучения. Он подходит для разработки стендов и модулей, где требуется надёжная повторяемость оптического результата.

Описание семейства продуктов

• Алюминиевые покрытия для УФ, видимого и ближнего ИК-диапазонов
• Диапазон шероховатости поверхности, включая 50Å и 100Å
• Параметры угла смещения 15°, 30°, 45°, 60° или 90°
• Также доступны внеосевые параболические зеркала с золотым и серебряным покрытием

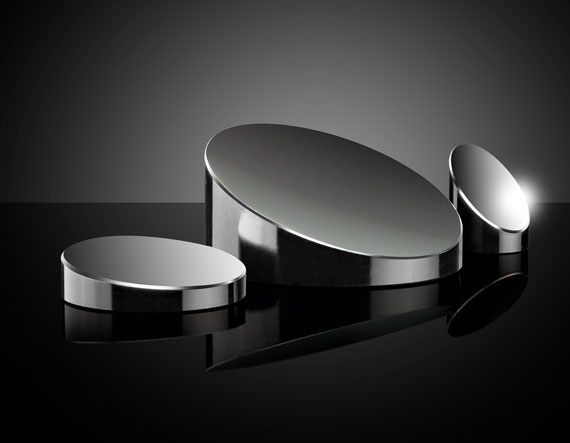

Алюминиевые внеосевые параболические зеркала (OAP) TECHSPEC® — это экономичное решение для фокусировки падающего света с минимальными потерями на рассеяние. Доступные с улучшенным или защищенным алюминиевым покрытием, эти зеркала OAP обеспечивают высокую отражательную способность от ультрафиолетового (УФ) до ближнего инфракрасного (БИК). Эти алюминиевые OAP изготавливаются с различными характеристиками шероховатости поверхности, предлагая разработчикам выбор между высокопроизводительными зеркалами с низким рассеянием и более экономичными вариантами. Алюминиевые внеосевые параболические зеркала TECHSPEC® используются в оптических системах, таких как шлирен- и спектроскопические системы, а также в лазерных системах для фокусировки лазерных лучей. Для повышения гибкости системной интеграции доступны монтажные пластины, которые крепятся к основанию этих внеосевых параболических зеркал.
