Поставщик
|
Edmund Optics |
|
Артикул
|
39-978 |
|
Покрытие
|
без покрытия |
|
Фокусное расстояние
|
200 мм |
|
Покрытие
|
без покрытия |
|
Тип оптических зеркал
|
вогнутое |
|
Диаметр
|
25.4 мм (1") |
|
Подложка
|
Fused Silica |
|
Качество поверхности
|
20-10 |
|
Диаметр (мм)
|
25.40 +0.00/-0.20 |
|
Эффективное фокусное расстояние EFL (мм)
|
200.00 |
|
Покрытие
|
Uncoated |
|
Толщина центра CT (мм)
|
6.15 |
|
Чистая апертура (%)
|
90 |
|
Толщина кромки ET (мм)
|
6.35 ±0.10 |
|
Радиус R1 (мм)
|
400.00 |
|
Тип
|
Concave Mirror |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/10 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
Описание
Вогнутое сферическое зеркало диаметром 25,4 мм и эффективным фокусным расстоянием 200 мм предназначено для фокусировки или коллимации лазерного излучения. Отражающий принцип работы не создаёт хроматической аберрации, поэтому зеркало способно преобразовывать пучки различных длин волн при условии достаточной отражательной способности поверхности. Элемент поставляется без нанесённого спектрального покрытия, что оставляет возможность выбора покрытия под конкретную задачу.
Эффективное фокусное расстояние 200 мм соответствует сравнительно слабой кривизне и позволяет формировать пучок с малым углом сходимости. Зеркало может использоваться в отражательных телескопических системах, резонаторах и установках, где применение линз нежелательно из-за дисперсии, поглощения или высокой мощности. Диаметр 1 дюйм совместим со стандартными лабораторными оправами.
Непокрытая поверхность требует осторожного обращения и может не обеспечивать высокое отражение без последующей металлизации или диэлектрического покрытия. Конкретный способ использования следует выбирать с учётом материала основы, длины волны и плотности мощности. При внеосевой работе сферическое зеркало может вносить кому и астигматизм, поэтому для получения наилучшего качества пучок рекомендуется направлять максимально близко к оптической оси.
Характеристики
- Тип: вогнутое сферическое зеркало.
- Диаметр: 25,4 мм.
- Эффективное фокусное расстояние: 200 мм.
- Оптическая сила: положительная отражательная.
- Покрытие: отсутствует.
- Формат: круглая оптика диаметром 1 дюйм.
- Назначение: фокусировка или коллимация лазерного пучка.
- Преимущество: отсутствие хроматической аберрации.
Отрасли применения
- Лазерные резонаторы.
- Отражательные телескопические системы.
- Коллимация широкоспектрального излучения.
- Спектроскопия и оптическая метрология.
- Исследования мощных лазерных пучков.
- Разработка зеркал со специализированным покрытием.

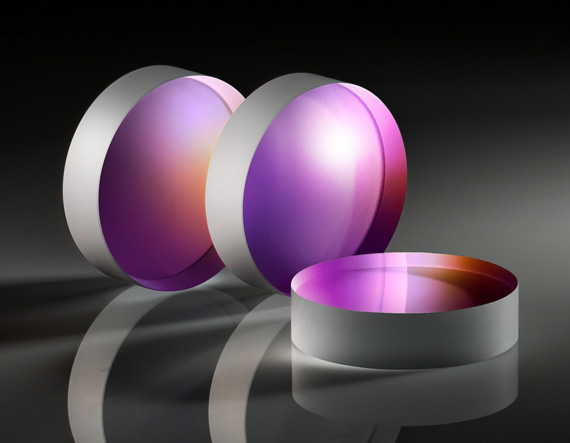

Описание семейства продуктов
- Идеально подходит для лазерной фокусировки
- Высокоточные зеркальные заготовки из плавленого кварца
- Доступны индивидуальные варианты покрытия
Непокрытые вогнутые лазерные зеркала TECHSPEC® обеспечивают высокую точность качества поверхности 20-10 и неравномерность λ/10 идеально подходят для задач фокусировки лазерного луча. Благодаря подложкам из плавленого кварца эти вогнутые зеркала устойчивы к тепловому удару и доступны с фокусным расстоянием от 25 мм до 500 мм. Вогнутые лазерные зеркала TECHSPEC без покрытия идеально подходят для применения в средах с колебаниями температуры. Доступны специальные варианты покрытия, включая защищенные металлические покрытия и диэлектрические зеркальные покрытия.
