Поставщик
|
Edmund Optics |
|
Артикул
|
39-476 |
|
Тип линз
|
асферические |
|
Покрытие
|
без покрытия |
|
Фокусное расстояние
|
5-50 мм |
|
Материал
|
ZnSe (селенид цинка) |
|
Покрытие
|
без покрытия |
|
Диаметр
|
25.4 мм (1") |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Отклонение от асферической поверхности (λ, СКЗ @ 632,8 нм)
|
0.5 |
|
Мощность (П-В) @ 10,6 мкм
|
λ/10 |
|
Сопряженное расстояние
|
Infinite |
|
Диапазон длин волн (нм)
|
600 - 18000 |
|
Форма задней поверхности
|
Plano |
|
f / #
|
0.78 |
|
Скос
|
Protective bevel as needed |
|
Центрирование, ETD (мкм)
|
≤12.7 |
|
Центрирование (угл. Мин.)
|
≤3 |
|
Толщина кромки ET (мм)
|
2.23 |
|
Качество поверхности
|
40-20 |
|
Чистая апертура CA (мм)
|
22.86 |
|
Подложка
|
II-VI Infrared ZnSe |
|
Покрытие
|
Uncoated |
|
Толщина центра CT (мм)
|
5.00 ±0.10 |
|
Заднее фокусное расстояние BFL (мм)
|
17.92 |
|
Числовая апертура NA
|
0.64 |
|
Эффективное фокусное расстояние EFL (мм)
|
20.00 |
|
Диаметр (мм)
|
25.40 +0.00/-0.10 |
Описание

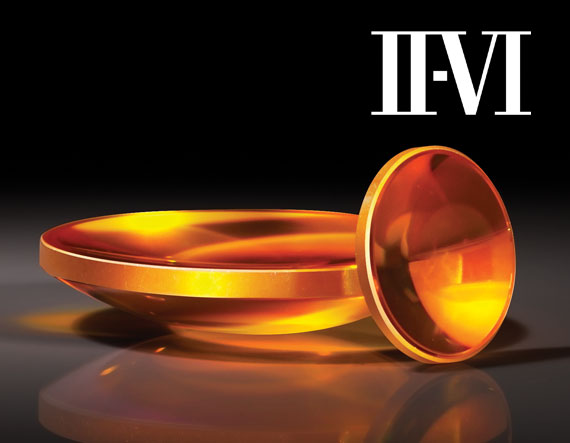

Асферическая линза из селенида цинка предназначена для работы в инфракрасных оптических системах, где важны эффективная фокусировка и высокая прозрачность материала в своем рабочем диапазоне. Асферическая форма позволяет уменьшать аберрации и получать более качественное фокусное пятно по сравнению с обычными сферическими элементами. Диаметр 25.4 мм делает линзу удобной для применения в более крупных оптических узлах, а фокусное расстояние 20.0 мм позволяет использовать ее для достаточно сильной и компактной фокусировки. Отсутствие покрытия делает изделие универсальным для задач, где покрытие выбирается отдельно или где схема рассчитана на использование базовой поверхности. Линза подходит для лазерной техники, ИК-наблюдения, тепловизионных и аналитических систем. Она помогает строить оптические тракты, в которых важны надежность, предсказуемость и хорошее качество концентрированного луча.
Характеристики
- Тип: асферическая линза.
- Материал: селенид цинка.
- Диаметр: 25.4 мм.
- Фокусное расстояние: 20.0 мм.
- Покрытие: отсутствует.
- Назначение: фокусировка и формирование ИК пучка.
Отрасли применения
Линза используется в инфракрасной фотонике, лазерных системах, тепловизионной технике, аналитическом приборостроении и научных исследованиях. Она подходит для задач, где требуется сильная фокусировка и работа с ИК излучением. Изделие востребовано в оптических модулях, ориентированных на стабильность и высокое качество пучка.
Описание семейства продуктов
- Разработано Edmund Optics, изготовлено II-VI
- Материал ZnSe высшего качества
- Доступно просветляющее покрытие без покрытия или широкополосное просветляющее покрытие толщиной 8–12 мкм
Асферические линзы TECHSPEC® на основе селенида цинка (ZnSe) предназначены для обеспечения дифракционно-ограниченной фокусировки для CO2 лазеров с длиной волны 10,6 мкм. Изготовленные из II-VI инфракрасного материала ZnSe с объемным поглощением <0,0005 см-1 при 10,6 мкм, эти линзы доступны без покрытия или с широкополосным просветляющим покрытием, обеспечивающим превосходное пропускание от 8 до 12 мкм. Прецизионные конструкции идеально подходят для интеграции в лазерные системы, тепловизионные блоки и устройства FTIR. Цинк-селенидные асферические линзы TECHSPEC имеют неравномерность <λ/20 при 10,6 мкм, качество поверхности 40-20 и шероховатость поверхности <50Å.
