Поставщик
|
Edmund Optics |
|
Артикул
|
39-515 |
|
Тип линз
|
асферические |
|
Покрытие
|
BBAR (8000-12000nm) |
|
Фокусное расстояние
|
5-50 мм |
|
Материал
|
ZnSe (селенид цинка) |
|
Покрытие
|
4447 |
|
Диаметр
|
25.4 мм (1") |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Отклонение от асферической поверхности (λ, СКЗ @ 632,8 нм)
|
0.5 |
|
Мощность (П-В) @ 10,6 мкм
|
λ/10 |
|
Сопряженное расстояние
|
Infinite |
|
Диапазон длин волн (нм)
|
8000 - 12000 |
|
Форма задней поверхности
|
Plano |
|
f / #
|
0.78 |
|
Скос
|
Protective bevel as needed |
|
Центрирование, ETD (мкм)
|
≤12.7 |
|
Центрирование (угл. Мин.)
|
≤3 |
|
Толщина кромки ET (мм)
|
2.23 |
|
Качество поверхности
|
40-20 |
|
Чистая апертура CA (мм)
|
22.86 |
|
Подложка
|
II-VI Infrared ZnSe |
|
Спецификация покрытия
|
Ravg <0.5% @ 8 - 12μm |
|
Покрытие
|
BBAR (8000-12000nm) |
|
Толщина центра CT (мм)
|
5.00 ±0.10 |
|
Заднее фокусное расстояние BFL (мм)
|
17.92 |
|
Числовая апертура NA
|
0.64 |
|
Эффективное фокусное расстояние EFL (мм)
|
20.00 |
|
Диаметр (мм)
|
25.40 +0.00/-0.10 |
Описание

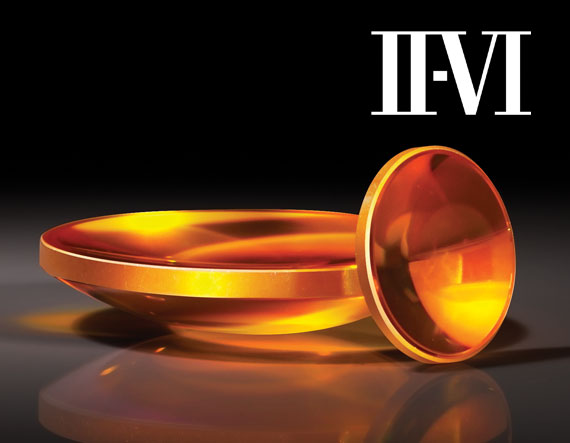

Асферическая линза из селенида цинка (ZnSe) — оптический элемент, поверхность которого отступает от идеальной сферической формы по заранее рассчитанному профилю, что позволяет одной линзой скорректировать сферическую аберрацию, для устранения которой при сферической геометрии потребовалась бы система из нескольких элементов. Селенид цинка является одним из ключевых материалов инфракрасной оптики благодаря высокой прозрачности в среднем ИК-диапазоне и относительно низкому коэффициенту поглощения, что делает его стандартным выбором для мощной лазерной оптики CO2-лазеров. Линза имеет диаметр 25.4 мм и фокусное расстояние 20.0 мм, что соответствует достаточно светосильной оптике с высокой числовой апертурой, эффективно собирающей расходящееся излучение в компактное фокальное пятно. На рабочую поверхность нанесено просветляющее покрытие, оптимизированное для диапазона 8–12 мкм — области среднего инфракрасного спектра, соответствующей длине волны излучения CO2-лазеров и характерному окну атмосферной прозрачности, используемому в тепловизионных системах.
Характеристики
- Тип элемента: асферическая линза
- Материал: селенид цинка (ZnSe)
- Диаметр: 25.4 мм
- Фокусное расстояние: 20.0 мм
- Просветляющее покрытие: диапазон 8-12 мкм
Отрасли применения
Асферические линзы из ZnSe являются стандартным фокусирующим элементом в промышленных CO2-лазерных установках для резки, сварки и гравировки металлов, пластиков и других материалов, где требуется концентрация мощного инфракрасного излучения в малом пятне. Прозрачность материала в диапазоне 8–12 мкм также делает такие линзы востребованными в тепловизионной технике, ИК-камерах и системах пирометрии для бесконтактного измерения температуры. В научных лабораториях подобные линзы применяются при построении оптических трактов для инфракрасной спектроскопии и исследований взаимодействия мощного лазерного излучения с веществом, а асферический профиль обеспечивает высокое качество фокусировки без необходимости использования громоздких многолинзовых объективов.
Описание семейства продуктов
- Разработано Edmund Optics, изготовлено II-VI
- Материал ZnSe высшего качества
- Доступно просветляющее покрытие без покрытия или широкополосное просветляющее покрытие толщиной 8–12 мкм
Асферические линзы TECHSPEC® на основе селенида цинка (ZnSe) предназначены для обеспечения дифракционно-ограниченной фокусировки для CO2 лазеров с длиной волны 10,6 мкм. Изготовленные из II-VI инфракрасного материала ZnSe с объемным поглощением <0,0005 см-1 при 10,6 мкм, эти линзы доступны без покрытия или с широкополосным просветляющим покрытием, обеспечивающим превосходное пропускание от 8 до 12 мкм. Прецизионные конструкции идеально подходят для интеграции в лазерные системы, тепловизионные блоки и устройства FTIR. Цинк-селенидные асферические линзы TECHSPEC имеют неравномерность <λ/20 при 10,6 мкм, качество поверхности 40-20 и шероховатость поверхности <50Å.
