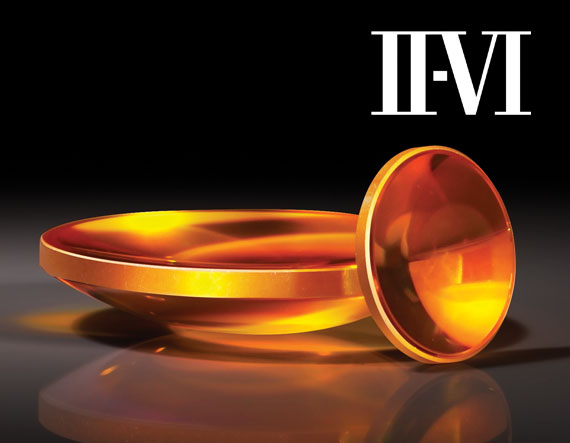

Асферическая линза из селенида цинка для ZnSe, диаметр: 25.4 мм, фокусное расстояние: 15.0 мм, без покрытия

Описание

Асферическая линза из инфракрасного селенида цинка (ZnSe) предназначена для формирования сфокусированного пучка с высокой числовой апертурой. Асферический профиль уменьшает сферическую аберрацию по сравнению с простой сферической линзой, поэтому оптика подходит для компактных узлов, где требуется эффективная фокусировка лазерного излучения, включая системы на длине волны 10,6 мкм. Линза имеет плоскую заднюю поверхность и устанавливается как отдельный немонтированный оптический элемент.

Диаметр 25,4 мм сочетается с фокусным расстоянием 15 мм, числовой апертурой 0,85 и относительным отверстием f/0,59. Такая геометрия обеспечивает короткое рабочее фокусное расстояние и большой угловой охват, но требует точного центрирования, стабильного крепления и контроля положения фокуса. Чистая апертура 22,86 мм определяет доступную рабочую зону; при проектировании оправы следует учитывать защитные фаски и отсутствие штатного монтажа.

Исполнение поставляется без просветляющего покрытия. Это сохраняет широкую спектральную применимость материала, но в каждом рабочем диапазоне необходимо отдельно учитывать отражение на поверхностях и возможные потери мощности. ZnSe пригоден для широкого инфракрасного диапазона, а указанное качество обработки поверхностей и малая шероховатость поддерживают применение в прецизионных оптических и лазерных сборках.

Характеристики

• Тип: полированная асферическая линза.
• Материал: селенид цинка (ZnSe).
• Покрытие: отсутствует, исполнение uncoated.
• Диаметр: 25,4 мм; допуск по диаметру +0/−0,1 мм.
• Фокусное расстояние: 15,0 мм.
• Числовая апертура: 0,85.
• Относительное отверстие: f/0,59.
• Заднее фокусное расстояние: 12,71 мм.
• Толщина по центру: 5,5 мм; допуск ±0,1 мм.
• Толщина по краю: 1,89 мм.
• Чистая апертура: 22,86 мм.
• Форма задней поверхности: плоская.
• Диапазон длин волн: 600–18 000 нм.
• Качество поверхности: 40–20 scratch-dig; шероховатость менее 5 нм RMS.

Отрасли применения

• Лазерные системы и компактные узлы фокусировки CO₂-излучения.
• Тепловизионные модули, где требуется короткофокусная инфракрасная оптика.
• FTIR-оборудование и спектральные сборки с широким ИК-диапазоном.
• Оптические стенды и исследовательские установки для формирования пучков с высокой NA.

Описание семейства продуктов

• Разработано Edmund Optics, изготовлено II-VI
• Материал ZnSe высшего качества
• Доступно просветляющее покрытие без покрытия или широкополосное просветляющее покрытие толщиной 8–12 мкм

Асферические линзы TECHSPEC® на основе селенида цинка (ZnSe) предназначены для обеспечения дифракционно-ограниченной фокусировки для CO₂ лазеров с длиной волны 10,6 мкм. Изготовленные из II-VI инфракрасного материала ZnSe с объемным поглощением <0,0005 см^-1 при 10,6 мкм, эти линзы доступны без покрытия или с широкополосным просветляющим покрытием, обеспечивающим превосходное пропускание от 8 до 12 мкм. Прецизионные конструкции идеально подходят для интеграции в лазерные системы, тепловизионные блоки и устройства FTIR. Цинк-селенидные асферические линзы TECHSPEC имеют неравномерность <λ/20 при 10,6 мкм, качество поверхности 40-20 и шероховатость поверхности <50Å.
