Золотое внеосевое параболическое зеркало, внеосевой угол: 90°, диаметр: 25.4 мм, эффективное фокусное расстояние: 101.6 мм, шероховатость поверхности: 50Å

Описание

Золотое внеосевое параболическое зеркало Edmund Optics 37-244 предназначено для фокусировки и коллимации излучения без прохождения света через прозрачный материал. Параболическая отражающая поверхность позволяет преобразовывать расходящийся пучок, выходящий из фокуса, в коллимированный поток либо собирать параллельное излучение в фокальную область. Внеосевая конструкция обеспечивает доступ к фокусу со стороны, свободной от центрального экранирования, поэтому зеркало удобно для компактных спектрометров, ИК-систем и лазерных измерительных установок.

Диаметр зеркала составляет 25,4 мм, а эффективное фокусное расстояние — 101,6 мм. Внеосевой угол 90° определяет геометрию смещения фокуса относительно механической оси детали. Зеркало с золотым покрытием подходит для широкополосной работы в видимом и инфракрасном диапазонах, особенно там, где требуется высокая отражательная способность металлического покрытия. Поверхностная шероховатость 50 Å способствует низкому рассеянию и позволяет использовать компонент в системах, чувствительных к фону и качеству волнового фронта.

В отличие от сферического зеркала, параболическая форма не требует компенсации сферической аберрации при работе с осевым или близким к осевому пучком. Это особенно важно для широких пучков и систем с большой числовой апертурой. Реальные параметры зависят от угла падения, положения источника и качества юстировки, поэтому зеркало устанавливают в жесткую регулируемую оправу.

Характеристики

• Производитель: Edmund Optics.
• Каталожный номер: 37-244.
• Тип: золотое внеосевое параболическое зеркало.
• Внеосевой угол: 90°.
• Диаметр: 25,4 мм.
• Эффективное фокусное расстояние: 101,6 мм.
• Материал покрытия: золото.
• Шероховатость поверхности: 50 Å.
• Оптическая функция: фокусировка или коллимация отраженного излучения.

Особенности выбора и интеграции

Зеркало ориентируют по расчетной геометрии так, чтобы входной пучок попадал на отражающую зону без обрезания краев. При коллимации источник располагают в фокальной области, а при фокусировке контролируют положение детектора или образца в фокусе. Покрытие защищают от отпечатков и абразивной очистки. Для точной работы применяют кинематическую оправу с возможностью регулировки наклона.

Отрасли применения

• Инфракрасная спектроскопия.
• Фокусировка лазерного и широкополосного излучения.
• Коллимация источников в оптических приборах.
• Тепловизионные и ИК-измерительные системы.
• Фурье-спектрометры и газоанализаторы.
• Лабораторные установки машинного зрения.
• Научные стенды с широкими оптическими пучками.

Описание семейства продуктов

• Голое или защищенное золотое покрытие для приложений NIR и IR
• Параметры шероховатости поверхности 50Å и 100Å
• Углы смещения 15°, 30°, 45°, 60° или 90°
• Также доступны зеркала с алюминиевым и серебряным покрытием

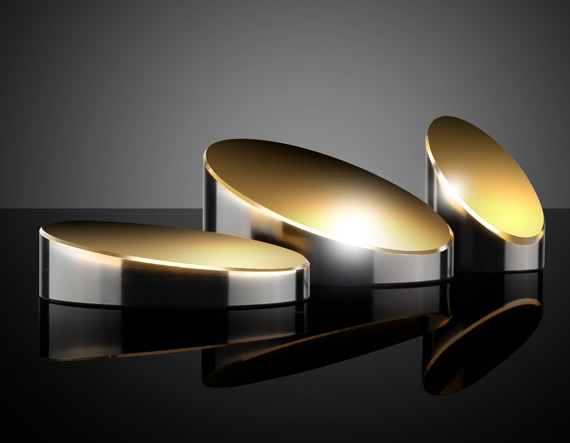

Внеосевые параболические зеркала (OAP) TECHSPEC® Gold предназначены для минимальных потерь на рассеяние в приложениях для фокусировки света. Доступные с голым или защищенным золотым покрытием, эти зеркала OAP обеспечивают превосходную отражательную способность от ближнего инфракрасного (NIR) до дальнего инфракрасного (IR). Доступны различные варианты шероховатости поверхности с углами смещения от 15 до 90°, что обеспечивает гибкость при проектировании систем. Внеосевые параболические зеркала TECHSPEC® Gold обычно используются в ИК-системах, таких как FLIR и FTIR, а также в ИК-лазерах, включая квантово-каскадные лазеры (QCL). Также доступны монтажные пластины с отверстиями, перпендикулярными оптической оси, для монтажа на столбе.
