Поставщик
|
Edmund Optics |
|
Артикул
|
39-977 |
|
Покрытие
|
без покрытия |
|
Фокусное расстояние
|
100 мм |
|
Покрытие
|
без покрытия |
|
Тип оптических зеркал
|
вогнутое |
|
Диаметр
|
25.4 мм (1") |
|
Подложка
|
Fused Silica |
|
Качество поверхности
|
20-10 |
|
Диаметр (мм)
|
25.40 +0.00/-0.20 |
|
Эффективное фокусное расстояние EFL (мм)
|
100.00 |
|
Покрытие
|
Uncoated |
|
Толщина центра CT (мм)
|
5.95 |
|
Чистая апертура (%)
|
90 |
|
Толщина кромки ET (мм)
|
6.35 ±0.10 |
|
Радиус R1 (мм)
|
200.00 |
|
Тип
|
Concave Mirror |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/10 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
Описание

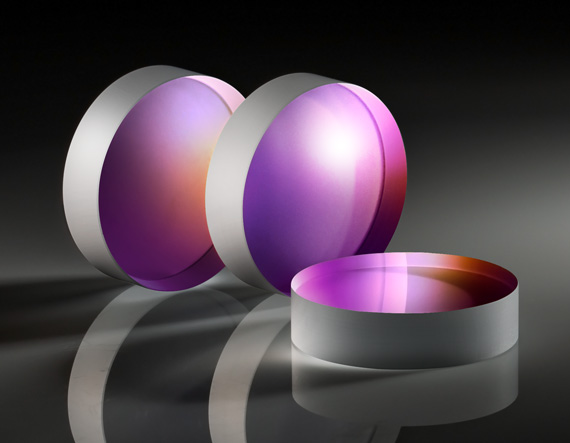

Вогнутое зеркало для работы с лазерным излучением 39-977 компании Edmund Optics имеет диаметр 25.4 мм и эффективное фокусное расстояние 100 мм.
Отражающая поверхность зеркала изогнута внутрь (вогнута), поэтому зеркало не просто отражает свет, а собирает параллельный лазерный пучок в точку, работая аналогично собирающей линзе, но без прохождения света сквозь стекло и без связанных с этим потерь и нагрева материала.
Зеркало поставляется без покрытия — заготовкой под собственное покрытие заказчика.
Отражательная, а не преломляющая природа фокусировки делает такое зеркало особенно устойчивым к мощному лазерному излучению: в отличие от линзы, в зеркале свет не проходит через толщу материала, поэтому оно намного меньше нагревается и не подвержено связанным с нагревом искажениям формы лазерного пучка.
Такие зеркала применяют внутри резонаторов лазеров и в трактах транспортировки мощного лазерного излучения, где предпочтительно фокусировать или собирать пучок именно отражением, а не преломлением через линзу.
Эффективное фокусное расстояние здесь измеряется от самого зеркала до точки фокуса вдоль отражённого луча, а не по прямой линии сквозь стекло, как у линзы — при расчёте оптической схемы это нужно учитывать, поскольку луч после отражения меняет направление.
Характеристики
- Артикул: 39-977; производитель: Edmund Optics
- Тип: вогнутое (собирающее) зеркало для лазерного излучения
- Диаметр: 25.4 мм
- Эффективное фокусное расстояние: 100 мм
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Спектроскопия и аналитическое приборостроение
Описание семейства продуктов
- Идеально подходит для лазерной фокусировки
- Высокоточные зеркальные заготовки из плавленого кварца
- Доступны индивидуальные варианты покрытия
Непокрытые вогнутые лазерные зеркала TECHSPEC® обеспечивают высокую точность качества поверхности 20-10 и неравномерность λ/10 идеально подходят для задач фокусировки лазерного луча. Благодаря подложкам из плавленого кварца эти вогнутые зеркала устойчивы к тепловому удару и доступны с фокусным расстоянием от 25 мм до 500 мм. Вогнутые лазерные зеркала TECHSPEC без покрытия идеально подходят для применения в средах с колебаниями температуры. Доступны специальные варианты покрытия, включая защищенные металлические покрытия и диэлектрические зеркальные покрытия.
