Подложка для лазерного зеркала, диаметр: 25.4 мм

Описание

Подложка для лазерного зеркала артикула 37-685 от Edmund Optics представляет собой прецизионную плоскую заготовку диаметром 25,4 мм (1 дюйм), предназначенную для последующего нанесения отражающих диэлектрических или металлических покрытий методом вакуумного напыления. Изготовленная из термостабильного плавленого кварца (UV Fused Silica), подложка обладает исключительно низким коэффициентом теплового расширения и высокой устойчивостью к термоударам, что гарантирует минимальную деформацию формы как в процессе напыления, так и при эксплуатации в мощных лазерных резонаторах. Плоскостность рабочих поверхностей соответствует стандарту λ/4 или лучше, а параллельность выдержана с точностью до нескольких угловых секунд, что обеспечивает отличное качество волнового фронта будущего зеркала. Обе стороны отполированы до высокого оптического класса 10-5 или 20-10 по царапинам и сколам, что сводит к минимуму центры рассеяния и повышает порог лазерного пробоя. Подложка имеет стандартный 1-дюймовый диаметр, совместимый с подавляющим большинством лабораторных и промышленных оправ. Края матированы и снабжены защитной фаской. Изделие поставляется в чистом пластиковом контейнере, готовым к загрузке в напылительную установку. Это идеальная основа для создания глухих зеркал резонатора, поворотных зеркал или зеркал с заданным коэффициентом пропускания для Nd:YAG, He-Ne и других лазеров.

Характеристики

Артикул производителя: 37-685 (Edmund Optics). Тип: подложка для лазерного зеркала. Диаметр: 25,4 мм (±0,05 мм). Толщина: ~6 мм. Материал: плавленый кварц (UV Fused Silica). Плоскостность: λ/4 (PV) на 632,8 нм. Параллельность: <1 угл. минута. Качество полированной поверхности: 20-10 scratch-dig по MIL-PRF-13830B. Шероховатость: <0,5 нм RMS. Защита краёв: матирование и микрофаска. Рабочая температура: до +200°C без деформаций. Масса: ~20 г.

Отрасли применения

Подложка 37-685 используется в лабораторных и производственных условиях для изготовления пользовательских зеркал с индивидуальными спектральными характеристиками. На её основе создают высокоотражающие зеркала для резонаторов твердотельных лазеров, выходные зеркала с заданным пропусканием, а также поворотные зеркала для транспортных магистралей. В научных исследованиях она служит стандартным образцом для калибровки интерферометров и отработки технологий напыления.

Описание семейства продуктов

• Плоскостность поверхности λ/10 и качество поверхности 10-5
• Высококачественные подложки из плавленого кварца
• Размеры в британских единицах с круглой или прямоугольной геометрией

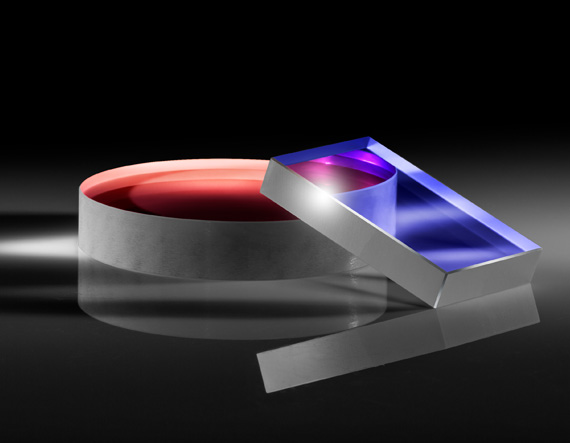

Подложки для лазерных зеркал TECHSPEC® изготавливаются из высококачественного плавленого кварца и предназначены для использования с мощными лазерными источниками. Эти зеркала имеют отличные характеристики поверхности, включая плоскостность поверхности λ/10 и качество поверхности 10-5, что ограничивает возможность снижения производительности из-за дефектов поверхности. Высокое качество поверхности этих заготовок для зеркал также делает их идеальными для использования в требовательных внутрирезонаторных лазерных приложениях. Подложки для лазерных зеркал TECHSPEC доступны в стандартных имперских размерах, с круглой или прямоугольной геометрией. Свяжитесь с нами, если для вашего приложения требуется подложка лазерного зеркала нестандартного размера.
