Поставщик
|
Edmund Optics |
|
Артикул
|
64-587 |
|
Тип линз
|
асферические |
|
Покрытие
|
BBAR (700-1100nm) |
|
Материал
|
акрил |
|
Покрытие
|
4453 |
|
Диаметр
|
25.4 мм (1") |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Диапазон длин волн (нм)
|
700 - 1100 |
|
Радиус R (мм)
|
24.89 |
|
Рабочая температура (° C)
|
80.00 |
|
f / #
|
2.00 |
|
Скос
|
Protective bevel as needed |
|
Толщина кромки ET (мм)
|
4.00 |
|
Чистая апертура CA (мм)
|
23.9 |
|
Подложка
|
PMMA |
|
Спецификация покрытия
|
Ravg <0.5% @ 700 - 1100nm |
|
Покрытие
|
BBAR (700-1100nm) |
|
Толщина центра CT (мм)
|
6.95 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Заднее фокусное расстояние BFL (мм)
|
46.2 |
|
Числовая апертура NA
|
0.25 |
|
Эффективное фокусное расстояние EFL (мм)
|
50.80 @ 632.8nm |
|
Диаметр (мм)
|
25.40 ±0.1 |

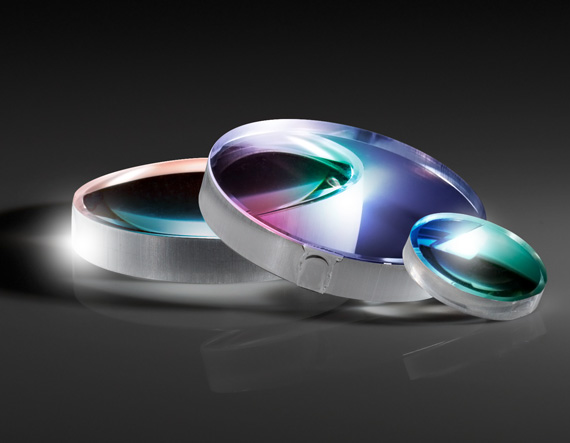

Описание
Литая асферическая линза из акрила с относительным отверстием f/2 и диаметром 25.4 мм изготавливается методом прецизионного литья по форме, что позволяет экономично производить сложную несферическую поверхность в больших объёмах без необходимости индивидуальной полировки каждого экземпляра, как это требуется для стеклянных асферических линз. Асферический профиль поверхности корректирует сферическую аберрацию значительно эффективнее сферической линзы аналогичного относительного отверстия, обеспечивая более резкую фокусировку пучка при светосильной геометрии f/2. Материал — акрил (полиметилметакрилат) — легче стекла, устойчив к ударным нагрузкам, но обладает меньшей термостойкостью и твёрдостью поверхности по сравнению со стеклянными аналогами. Покрытие рассчитано на диапазон 700–1100 нм, охватывающий красный участок видимого спектра и ближний инфракрасный диапазон. Технология литья позволяет закладывать сложную асферическую форму уже на этапе изготовления пресс-формы, после чего каждая последующая линза серии повторяет заданный профиль без индивидуальной механической доводки, что особенно ценно при серийном производстве оптических модулей с одинаковыми характеристиками.
Характеристики
- Тип: асферическая линза, литая
- Материал: акрил (полимер)
- Диаметр: 25.4 мм
- Относительное отверстие: f/2
- Покрытие: просветляющее для 700–1100 нм
- Метод изготовления: литьё по прецизионной форме
- Коррекция аберраций: асферический профиль поверхности
Отрасли применения
Литые асферические линзы применяются в светосильных оптических системах массового производства — лазерных указках, считывающих головках, компактных проекционных модулях и осветительных системах, где важно сочетание низкой аберрации с технологичностью массового изготовления сложной поверхности. Такие линзы также применяются в бытовой и полупрофессиональной оптической технике, где важно сочетание компактности, светосилы и невысокой массы конструкции.
Описание семейства продуктов
- Доступна информация о рецепте
- Уменьшенная сферическая аберрация
- Широкополосное просветляющее покрытие.
Наши литые акриловые асферы — это экономичные решения для различных фотонных приложений. Имея доступную информацию о рецептах, эти линзы легко интегрируются как в настольные, так и в OEM-приложения. Они доступны без покрытия и с широкополосным просветляющим покрытием. Стандартные размеры 0,5" и 1" позволяют легко устанавливать их с помощью всей линейки креплений для объективов.
