Поставщик
|
Edmund Optics |
|
Артикул
|
48-170 |
|
Тип линз
|
асферические |
|
Покрытие
|
без покрытия |
|
Материал
|
акрил |
|
Покрытие
|
без покрытия |
|
Диаметр
|
25.4 мм (1") |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Диапазон длин волн (нм)
|
400 - 1100 |
|
Радиус R (мм)
|
12.45 |
|
Рабочая температура (° C)
|
80.00 |
|
f / #
|
1.00 |
|
Скос
|
Protective bevel as needed |
|
Толщина кромки ET (мм)
|
4.00 |
|
Чистая апертура CA (мм)
|
23.9 |
|
Подложка
|
PMMA |
|
Покрытие
|
Uncoated |
|
Толщина центра CT (мм)
|
10.48 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Заднее фокусное расстояние BFL (мм)
|
18.4 |
|
Числовая апертура NA
|
0.50 |
|
Эффективное фокусное расстояние EFL (мм)
|
25.40 @ 632.8nm |
|
Диаметр (мм)
|
25.40 ±0.1 |
Описание
Литая асферическая линза из акрилового полимера с диаметром 25,4 мм (1 дюйм) и относительным отверстием f/1 представляет собой светосильный оптический элемент без нанесённого просветляющего покрытия. Асферический профиль поверхности рассчитан таким образом, чтобы устранить сферическую аберрацию, свойственную обычным сферическим линзам с высокой числовой апертурой, и сформировать более компактное, близкое к дифракционному пределу пятно фокусировки. Отсутствие покрытия делает линзу более универсальной с точки зрения диапазона применения — она может использоваться в широком спектральном окне, определяемом собственным пропусканием акрилового материала, хотя и с более высокими френелевскими потерями на отражение по сравнению с просветлённым аналогом. Литьевая технология изготовления позволяет получить сложную асферическую форму без длительной механической обработки, что особенно ценно при массовом производстве оптических узлов, где требуется большое количество идентичных высокоапертурных линз.
Характеристики
- Тип элемента: асферическая линза, литая
- Материал: акриловый полимер (ПММА)
- Диаметр: 25,4 мм
- Относительное отверстие: f/1
- Покрытие: отсутствует
- Коррекция аберраций: сферическая, за счёт асферического профиля
Отрасли применения
Линзы данного типа применяются в системах коллимации лазерных диодов, компактных проекционных модулях, светособирающей оптике для датчиков и камер, а также в осветительных системах, где требуется высокая светосила при умеренных требованиях к спектральной полосе пропускания. Отсутствие покрытия делает элемент более универсальным там, где полоса потерь на отражение не критична или где линза используется как промежуточный, не финальный оптический элемент. Такие линзы востребованы в бытовой электронике, массовых оптических модулях промышленной автоматизации, обучающих оптических комплектах и прототипировании новых оптических схем перед переходом на просветлённые варианты.

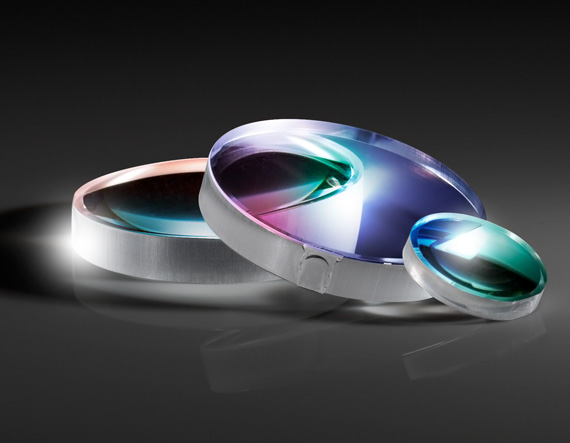

Описание семейства продуктов
- Доступна информация о рецепте
- Уменьшенная сферическая аберрация
- Широкополосное просветляющее покрытие.
Наши литые акриловые асферы — это экономичные решения для различных фотонных приложений. Имея доступную информацию о рецептах, эти линзы легко интегрируются как в настольные, так и в OEM-приложения. Они доступны без покрытия и с широкополосным просветляющим покрытием. Стандартные размеры 0,5" и 1" позволяют легко устанавливать их с помощью всей линейки креплений для объективов.
