Кварцевая волновая пластинка, для излучения высокой мощности λ/2, диаметр: 25.4 мм, рабочая длина волны: 780 нм

Описание

Полуволновая пластинка 39-173 компании Edmund Optics из кристаллического кварца для излучения высокой энергии рассчитана на длину волны 780 нм. Пластинка поворачивает плоскость линейной поляризации: при ориентации оптической оси под углом θ к плоскости поляризации она поворачивает её на 2θ. Это основной инструмент для управления поляризацией лазерного излучения, в том числе в паре с поляризационным светоделителем для регулировки мощности.

Кристалл кварца оптически связан с подложкой из плавленого кварца UVFS (C7980). Ретардация λ/2 нулевого порядка (нулевой порядок обеспечивает малую чувствительность к температуре и длине волны), допуск ретардации λ/300 при 20 °C. Просветляющее покрытие даёт среднее отражение менее 0,2 %, качество поверхности 20-10, искажение проходящего волнового фронта менее λ/10 на 632,8 нм, параллельность менее 3 угловых секунд. Порог лучевого повреждения по проекту превышает 20 Дж/см² на 1064 нм (10 нс, 10 Гц).

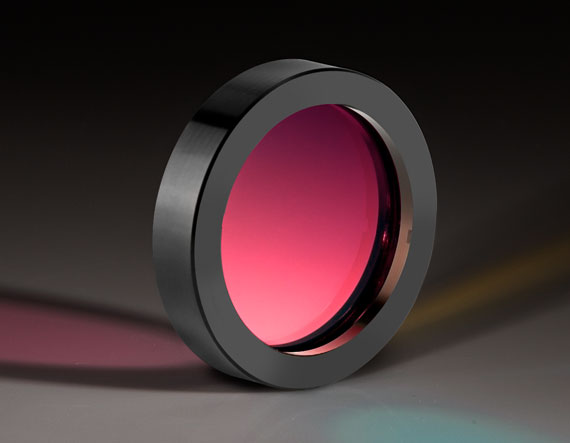

Пластинка смонтирована в чёрном анодированном алюминиевом корпусе толщиной 6 ± 0,2 мм с внешним диаметром 25,4 мм (+0/−0,2 мм), светлая апертура составляет 18,0 мм. Широкий угол приёма и рабочий температурный диапазон позволяют применять её в сложных условиях. Длина волны 780 нм соответствует D2-линии рубидия, поэтому такие пластинки востребованы в установках лазерного охлаждения атомов, а также в лазерных системах ближнего ИК-диапазона.

Характеристики

• Артикул: 39-173; производитель: Edmund Optics
• Тип: высокоэнергетическая волновая пластинка нулевого порядка
• Ретардация: λ/2; расчётная длина волны: 780 нм
• Материал: кристаллический кварц на подложке UVFS (C7980)
• Диаметр корпуса: 25,40 мм (+0/−0,2 мм); светлая апертура: 18,0 мм
• Допуск ретардации: λ/300 при 20 °C
• Покрытие: Rср < 0,2 %
• Качество поверхности: 20-10; волновой фронт: менее λ/10 (632,8 нм)
• Параллельность: менее 3 угл. с
• Порог повреждения: более 20 Дж/см² (1064 нм, 10 нс, 10 Гц)
• Корпус: чёрный анодированный алюминий, толщина 6 ± 0,2 мм

Отрасли применения

• Атомная физика и квантовые технологии: лазерное охлаждение и спектроскопия рубидия
• Лазерные системы: управление поляризацией и регулировка мощности
• Оптические изоляторы и поляризационные схемы
• Научные исследования и аналитическое оборудование
• Обработка материалов и метрология с лазерным излучением

Описание семейства продуктов

• Порог повреждения до >20 Дж/см² при 1064 нм
• Замедление λ/4 и λ/2
• Крепление из черного анодированного алюминия
• Доступны расчетные длины волн от УФ до БИК

Высокоэнергетические кварцевые волновые пластины доступны с замедлением λ/4 и λ/2 для дискретных длин волн лазера от УФ до NIR и могут выдерживать плотность энергии до >20 Дж/см² при 1064 нм. . Большой угол приема и широкий диапазон рабочих температур позволяют интегрировать эти волновые пластины в приложения, работающие в суровых условиях. Волновые пластины High Energy Quartz установлены в корпусе из черного анодированного алюминия для легкой идентификации и системной интеграции.
