Поставщик
|
Edmund Optics |
|
Артикул
|
13-832 |
|
Тип оптических фильтров
|
цветные светофильтры |
|
Особенности оптических фильтров
|
с низкой дисперсией групповой задержки |
|
Тип цветных фильтров
|
красные светофильтры |
|
Размер
|
25.4 мм |
|
Толщина (мм)
|
3.00 ±0.10 |
|
Угол падения (°)
|
45 |
|
Диапазон длин волн (нм)
|
680 - 1020 |
|
Подложка
|
Fused Silica |
|
Качество поверхности
|
10-5 |
|
Спецификация покрытия
|
Surface 1: Ravg = 70±3% @ 680 - 1020nm Rp = 56±3% @ 680 - 1020nm Rs = 85±3% @ 680 - 1020nm Surface 2: Rs |
|
Дисперсия групповой задержки
|
Transmission: ±15 fs2 @ 700 - 1080nm Reflectivity: ±20 fs2 @ 700 - 1080nm |
|
Коэффициент отражения / передачи (R / T)
|
70/30 |
|
Чистая апертура (%)
|
80 |
|
Искажение переданного волнового фронта
|
λ/8 @ 632.8nm |
|
Тип
|
Ultrafast Non-Polarizing Beamsplitter |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Диаметр (мм)
|
25.40 +0.00/-0.10 |
Описание

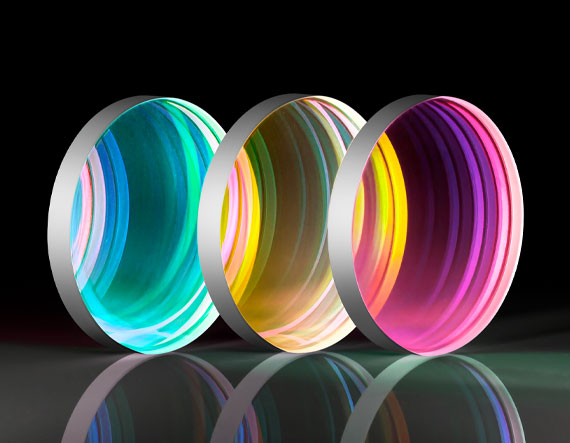

Светоделитель с низким уровнем дисперсии групповой задержки, рабочий диапазон: 680-1020 нм, диаметр: 25.4 мм, коэффициент отражения/пропускания: 70/30 Edmund Optics представляет собой прецизионный светоделитель, предназначенный для разделения входящего пучка на отражённый и прошедший каналы с заданным коэффициентом отражения и пропускания. Высокое качество субстрата и покрытий обеспечивает стабильные оптические характеристики и минимальные потери, что важно для ответственных измерительных и лазерных приложений.
Светоделители используются для формирования эталонных и измерительных ветвей в интерферометрах, для организации ответвлений в системах визуализации, а также для суммирования и разделения лазерных пучков. Оптимизированные многослойные диэлектрические покрытия обеспечивают требуемое соотношение отражения/пропускания в заданном спектральном диапазоне и уменьшают уровень паразитных отражений.
Конструкция элемента рассчитана на удобную интеграцию в стандартные держатели и оптические узлы. Точные допуски по диаметру или длине грани и по толщине позволяют легко совмещать светоделители с другой оптикой и обеспечивают воспроизводимое положение пучков. Светоделитель подходит как для лабораторного применения, так и для встраивания в серийные оптические приборы.
Характеристики
- Производитель: Edmund Optics
- Артикул: 13-832
- Тип изделия: Оптический элемент
- Краткое описание: Светоделитель с низким уровнем дисперсии групповой задержки, рабочий диапазон: 680-1020 нм, диаметр: 25.4 мм, коэффициент отражения/пропускания: 70/30
Отрасли применения
- Интерферометрия — разделение пучка на опорный и измерительный каналы
- Лазерные системы — суммирование и разделение лазерных пучков
- Системы машинного зрения — распределение излучения между несколькими датчиками
- Микроскопия — формирование дополнительных каналов наблюдения и регистрации
- Спектроскопия — организация опорного канала и ответвлений
- Оптоволоконные системы — распределение мощности между ветвями
- Научные исследования — экспериментальные оптические схемы с несколькими пучками
