Поставщик
|
Edmund Optics |
|
Артикул
|
39-699 |
|
Покрытие
|
Laser V-Coat (980nm) |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Размер
|
Ø25.4 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Порог повреждения, импульсный
|
15 J/cm2 @ 980nm, 20ns, 20Hz |
|
Плоскостность поверхности
|
λ/10 |
|
Спецификация покрытия
|
Rabs |
|
Чистая апертура (%)
|
90 |
|
Тип
|
Laser Line Window |
|
Толщина (мм)
|
6.35 ±0.20 |
|
Качество поверхности
|
10-5 |
|
Диаметр (мм)
|
25.40 +0.00/-0.10 |
|
Подложка
|
N-BK7 |
|
Покрытие
|
Laser V-Coat (980nm) |
|
Расчетная длина волны DWL (нм)
|
980 |
Описание

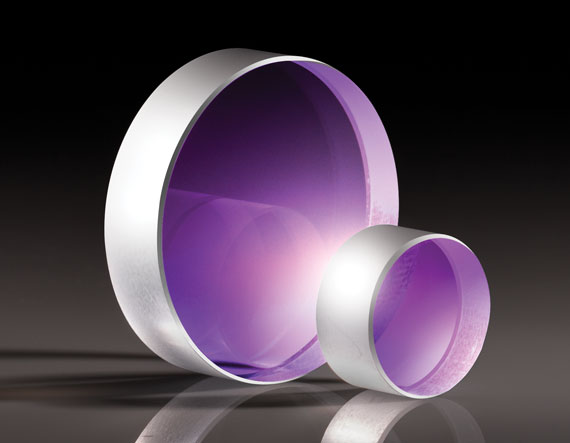

Оптическое окно 39-699 компании Edmund Optics сделано из оптическое стекло N-BK7, диаметром 25.4 мм, толщина — 6.35 мм. Окно не меняет направление света, а просто пропускает его через себя, отделяя, например, внутреннюю часть прибора от внешней среды.
На поверхности нанесено покрытие, специально подобранное под эту длину волны, рассчитанное на рабочую длину волны 980 нм, что уменьшает потери света на отражение и снижает лишние блики.
Такие окна устанавливают там, где нужно отделить один объём от другого (например, защитить внутренность прибора от пыли и влаги или разделить два разных давления в системе), не мешая при этом свету свободно проходить дальше по оптическому тракту.
Окно изготовлено по повышенным требованиям к качеству полировки поверхности и точности формы (искажение волнового фронта — не более λ/10) специально для применения с мощным лазерным излучением на длине волны 980 нм: у обычного окна попроще под воздействием мощного лазерного луча со временем могли бы появиться локальные дефекты покрытия или самой поверхности, а такое окно рассчитано на длительную стабильную работу в жёстких условиях.
Характеристики
- Артикул: 39-699; производитель: Edmund Optics
- Тип: плоское окно
- Диаметр: 25.4 мм
- Толщина: 6.35 мм
- Материал: оптическое стекло N-BK7
- Просветляющее покрытие: рабочую длину волны 980 нм
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
Описание семейства продуктов
- Качество поверхности: 10–5
- Гарантированные пороговые значения повреждений при проектных длинах волн
- Доступны диаметры от 12,7 до 50,8 мм
- Доступны подложки без покрытия
Окна с покрытием TECHSPEC® λ/10 Laser Line предназначены для прямой интеграции в лазерные приложения. Это надежное семейство продуктов имеет стандартные дюймовые размеры, многие из которых предлагают несколько вариантов толщины. Для обычных длин волн лазеров доступны просветляющие покрытия, сводящие к минимуму поверхностное отражение для оптимальной передачи системы. Окна с покрытием TECHSPEC λ/10 Laser Line обеспечивают характеристики лазерного класса, включая плоскостность поверхности λ/10, качество поверхности 10-5 и параллелизм <3 угловых минут. Эти окна идеально подходят для промышленных лазерных применений, начиная от защитных покрытий и заканчивая разделением различных сред.
