Поставщик
|
Edmund Optics |
|
Артикул
|
36-327 |
|
Покрытие
|
Laser Mirror (525-540nm) |
|
Диаметр
|
25.4 мм (1") |
|
Применение
|
для работы с Nd:YAG лазером |
|
Тип лазера
|
Nd:YAG |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Подложка
|
Fused Silica |
|
Толщина (мм)
|
9.50 ±0.25 |
|
Диаметр (мм)
|
25.40 +0.0/-0.13 |
|
Расчетная длина волны DWL (нм)
|
532 |
|
Покрытие
|
Laser Mirror (525-540nm) |
|
Порог повреждения, импульсный
|
12 J/cm2 @ 532nm, 10ns, 20Hz |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
λ/6 |
|
Диапазон длин волн (нм)
|
525 - 540 |
|
Спецификация покрытия
|
Rabs >99.5% @ 532nm |
|
Отражение на расчетной длине волны (%)
|
99.5 |
|
Задняя поверхность
|
Commercial Polish |
|
Чистая апертура (%)
|
85 |
|
Параллельность (угл. мин)
|
<5 |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
10-5 |
Описание
Зеркало для работы с Nd:YAG лазером диаметром 25.4 мм рассчитано на рабочую длину волны 532 нм, соответствующую второй гармонике неодимового лазера, и оптимизировано для угла падения 0°, то есть для использования в качестве отражателя, направленного строго навстречу падающему пучку. Специализированное диэлектрическое покрытие обеспечивает высокий коэффициент отражения именно на этой длине волны при нормальном падении, что отличает такое зеркало от широкополосных аналогов, рассчитанных на работу в диапазоне углов и длин волн. Подобная узкая специализация позволяет достичь максимально высокого отражения и минимальных потерь именно в лазерных схемах на основе удвоенного по частоте Nd:YAG излучения.
Характеристики
- Тип: лазерное зеркало для Nd:YAG
- Диаметр: 25.4 мм
- Рабочая длина волны: 532 нм
- Угол падения: 0°
Отрасли применения
Зеркало применяется в резонаторах и трактах лазеров на основе Nd:YAG с преобразованием частоты, в системах лазерной маркировки, медицинском лазерном оборудовании и научных установках, работающих на длине волны 532 нм при нормальном падении луча. Специализация зеркала именно под 532 нм при нормальном падении также означает, что при попытке использовать его на других длинах волн или под другим углом эффективность отражения заметно снизится, поэтому подобные зеркала обычно маркируются и хранятся отдельно от широкополосных аналогов во избежание ошибочной замены в лазерном тракте.

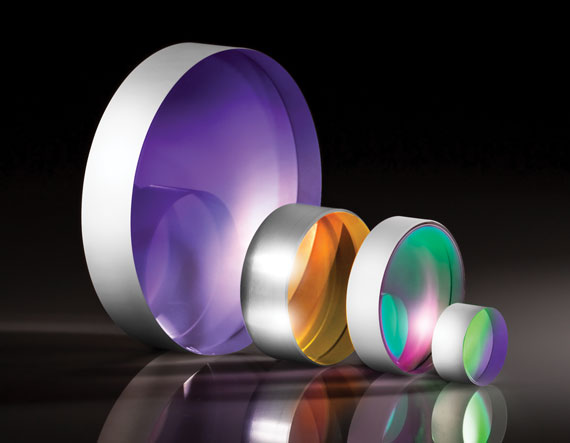

Описание семейства продуктов
- >Коэффициент отражения 99,2 % на частотах гармоник Nd:YAG
- Характеристики высокого порога повреждения лазером
- Качество поверхности 10-5 для уменьшения рассеяния в чувствительных лазерных устройствах
- Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Yb:YAG Laser
Линейные зеркала TECHSPEC® Nd:YAG Laser сочетают в себе высокую отражательную способность, превосходное качество поверхности и прецизионную плоскостность поверхности, чтобы соответствовать требованиям требовательных применений лазера Nd:YAG. Каждый дизайн покрытия был протестирован для обеспечения высокого порога повреждения лазером для совместимости как с непрерывными, так и с импульсными лазерными системами. Эти лазерные зеркала на подложке из плавленого кварца обладают превосходной термической стабильностью и доступны в круглом, квадратном и прямоугольном профилях. Зеркала TECHSPEC Nd:YAG Laser Line идеально подходят для лабораторий и интеграции в более крупные лазерные системы. Доступны 266-, 355-, 532-, 1064-нм и многолинейные зеркальные покрытия Nd:YAG.
Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
