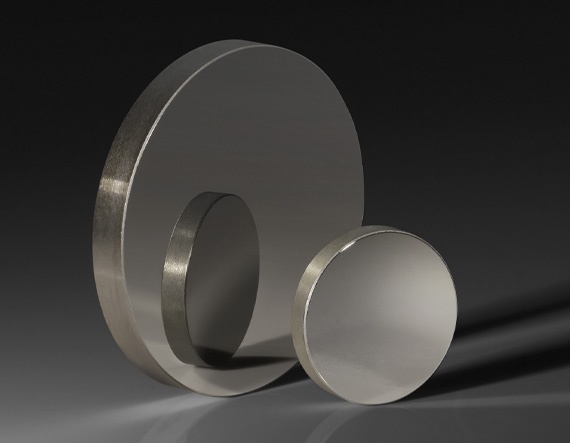

Клиновидное оптическое окно из германия (Ge), диаметр: 25.4 мм, толщина: 4 мм, угол клина: 30'

Описание

Клиновидное окно 16-810 компании Edmund Optics изготовлено из германия (Ge) диаметром 25,4 мм и толщиной 4 мм, с малым углом клина между поверхностями 30 угловых минут. Небольшой клин намеренно вводится в конструкцию окна, чтобы развести по углу паразитные отражения от передней и задней поверхностей — при строго плоскопараллельной геометрии эти отражения накладываются друг на друга по одному и тому же направлению, создавая интерференционную картину (кольца Ньютона) и паразитный вторичный пучок (ghost) точно вдоль основного луча.

Клиновидная геометрия особенно важна в лазерных измерительных и интерферометрических системах, где паразитный вторичный пучок от заднего отражения способен исказить результат измерения мощности или интерферировать с полезным сигналом; развод отражённых пучков по углу с помощью клина позволяет пространственно отсечь паразитное отражение диафрагмой.

Германий в качестве материала окна обеспечивает работу в среднем ИК-диапазоне, где клиновидные окна применяются как выходные элементы ИК-лазерных систем, детекторные окна с подавлением паразитных переотражений, а также как элементы измерителей мощности среднего ИК-излучения.

Характеристики

• Артикул: 16-810; производитель: Edmund Optics
• Тип: клиновидное окно (wedged window)
• Диаметр: 25,4 мм; толщина: 4 мм
• Угол клина: 30 угловых минут
• Материал: германий (Ge)
• Назначение: подавление паразитных переотражений (ghost) заднего отражения

Отрасли применения

• Лазерные системы и лазерная обработка материалов
• Волоконно-оптические линии связи
• Спектроскопия и аналитическое приборостроение
• Научные исследования и опытно-конструкторские работы
• Измерители мощности среднего ИК-излучения
• ИК-лазерные системы с подавлением паразитных переотражений

Описание семейства продуктов

• Клин 30 угловых минут
• Высокое пропускание от 2 до 10 мкм
• Идеально подходит для инфракрасных приложений, требующих прочной оптики
• Также доступны прецизионные плоские германиевые окна

Германиевые (Ge) клиновидные окна обеспечивают защиту выходного лазерного излучения при измерениях пучка и используются для устранения интерференционных полос, обусловленных эффектами эталона, а также для предотвращения обратной связи в резонаторе. Германий нерастворим, что делает его инертным к воде, воздуху, щелочам и кислотам, за исключением азотной кислоты. Поскольку германий подвержен тепловому разгону, эти окна следует использовать при температурах ниже 100°C. Высокую плотность германия (5,33 г/см³) следует учитывать при проектировании систем, чувствительных к весу, а его высокий показатель преломления (~4,0 в диапазоне длин волн 2–14 мкм) — в приложениях, требующих максимальной пропускной способности. Клиновидные окна из германия (Ge) обеспечивают широкий диапазон пропускания и твёрдость по Кнупу 780 (примерно вдвое больше, чем у фторида магния), что делает их пригодными для инфракрасных приложений, требующих прочной оптики.
