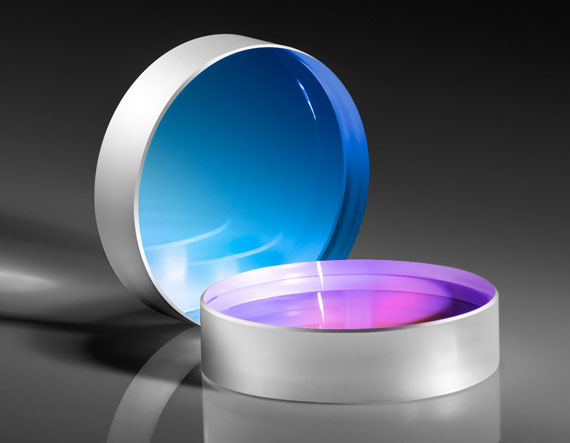

Оптическое окно для Nd:YAG лазера, рабочая длина волны: 355 нм, разделение оптического пучка, диаметр: 25.4 мм

Описание

Оптическое окно для Nd:YAG лазера с рабочей длиной волны 355 нм, артикул 39-004, представляет собой высокоточное плоско‑параллельное изделие, предназначенное для ввода и вывода лазерного излучения в оптических системах без нарушения параметров луча. Диаметр 25.4 мм делает это окно совместимым с большинством стандартных оптических держателей и позиционирующих систем, применяемых в лабораторной и промышленной оптике. Компонент разработан для интеграции в тракты, где используются твердотельные лазеры на основе Nd:YAG с частотным умножением до ультрафиолетового диапазона.

Оптическое окно выполняет функцию защитного и разделительного элемента между внутренними оптическими узлами и внешней средой. Оно монтируется в коллиматорах, корпусах оптических модулей, блоках сканирования и измерительных головках, обеспечивая прохождение луча при одновременной герметизации или изоляции объёма. В отличие от простых защитных стёкол, данное изделие изготавливается из оптического материала с контролируемой однородностью и плоскостностью поверхностей, что снижает искажения фронта волны и позволяет сохранять качество фокусировки и форму пятна на объекте.

Специализированная конструкция окна для длины волны 355 нм подразумевает подбор материала и покрытий таким образом, чтобы минимизировать отражения и потери энергии в ультрафиолетовой области спектра. Это особенно важно в системах, где критичны стабильная мощность на выходе, точное позиционирование пятна и воспроизводимость результатов обработки или измерения. В устройстве могут быть использованы высококачественные просветляющие покрытия, уменьшающие паразитные обратные отражения, которые в противном случае способны вызывать нестабильность источника или интерференционные эффекты в тракте.

Диаметр 25.4 мм (1") является отраслевым стандартом для большого числа оптических столов, модульных сборок и лабораторных стоек, что облегчает подбор совместимых монтажных аксессуаров. Такое решение позволяет быстро включать окно в существующие системы, заменять его при необходимости более устойчивыми к повреждениям образцами или использовать разные варианты окон для адаптации оборудования к изменившимся условиям работы. Компактная форма и точная механическая обработка обода обеспечивают надёжное и повторяемое позиционирование без перекосов. Производитель Edmund Optics ориентирован на высокоточные оптические компоненты, что гарантирует стабильность параметров от партии к партии и даёт возможность проектировщикам закладывать эти изделия в серийные разработки.

Характеристики

Ключевая характеристика данного окна — оптимизация под работу на длине волны 355 нм, которая относится к третьей гармонике Nd:YAG лазера. Оптический материал подбирается с учётом низких потерь в ультрафиолетовом диапазоне, устойчивости к высокому уровню энергии импульсов и минимального уровня флуоресценции. Благодаря этому обеспечивается стабильное прохождение излучения без заметного ослабления и искажения луча. Также важен контроль качества поверхностей: плоскостность и качество полировки снижают рассеяние и паразитные отражения, которые могут приводить к снижению контрастности или появлению «ореолов» вокруг фокусируемого пятна.

Диаметр 25.4 мм позволяет использовать окно с широким спектром стандартных оптических держателей и оправ, что облегчает его интеграцию в существующие механические платформы. Такие размеры удобны как для компактных настольных систем, так и для более крупных промышленных установок. Толщина окна, как правило, подбирается так, чтобы обеспечить достаточно высокую механическую прочность при разумном уровне дисперсии и хроматических эффектов. Наличие высококачественного просветляющего покрытия на рабочих поверхностях уменьшает коэффициент отражения и повышает пропускание в районе 355 нм, что важно для поддержания требуемой плотности энергии в точке обработки или в плоскости измерения.

В контексте разделения оптического пучка окно может использоваться как элемент, позволяющий формировать опорный и рабочий лучи, совмещать лучи из разных источников или направлять часть излучения на диагностические детекторы. При этом важно, чтобы сам компонент не вносил значимых геометрических искажений — именно поэтому используются высокоточные допуски по толщине и параллельности граней. Малая зависимость оптических параметров от температуры и хорошая стойкость к воздействию УФ‑излучения обеспечивают длительный срок службы в условиях многократных тепловых циклов и повышенной нагрузки.

Отрасли применения

Оптическое окно для Nd:YAG лазера на 355 нм широко используется в лазерных технологических комплексах для микрообработки, маркировки и структурирования поверхностей. Ультрафиолетовый диапазон позволяет получать малый диаметр пятна и высокую точность обработки, поэтому такие окна ставятся в головки для лазерной гравировки по металлам, пластикам, керамике, а также в установки для прецизионного сверления и резки тонких материалов. Здесь компонент выполняет роль защитного барьера между оптическими элементами и агрессивной производственной средой, не ухудшая при этом геометрию и энергию луча.

Визуализационные и измерительные системы также активно используют подобные окна в качестве входных и выходных элементов корпусов. Это могут быть установки оптической инспекции, конфокальные микроскопы, системы флуоресцентной визуализации, где лазер на 355 нм применяется для возбуждения специфических красителей или люминофоров. В таких приборах требуются стабильные и предсказуемые характеристики, что делает высококачественные окна предпочтительным выбором для конструкторов. Кроме того, они подходят для спектроскопических стендов, где ультрафиолетовое излучение используется для возбуждения исследуемых образцов и регистрации их спектральной реакции.

Отдельное направление применения — научно‑исследовательские лаборатории и опытно‑конструкторские подразделения, где создаются новые оптические схемы, тестируются лазерные источники и разрабатываются экспериментальные установки. Благодаря стандартному диаметру 25.4 мм и совместимости с типовыми держателями, данное окно удобно использовать в прототипах и модульных конструкциях, быстро перестраивать тракты, добавлять диагностические ветви и конфигурировать системы под конкретные задачи. Устойчивость к воздействию ультрафиолета и механическая надёжность позволяют эксплуатировать компонент как в стабильных настольных установках, так и в более нагруженных промышленных условиях.

Описание семейства продуктов

• Первая поверхность без покрытия обеспечивает отражение Френеля
• Покрытие с высоким порогом повреждения лазером на одной поверхности
• Качество поверхности: 10–5

Линейные пробоотборники Nd:YAG-лазера TECHSPEC® используются для разделения небольшой части падающего лазерного луча за счет френелевского отражения, обеспечиваемого непокрытой поверхностью, для целей мониторинга луча. Эти пробоотборники луча обладают высокими физическими свойствами для минимального воздействия на проходящий луч, включая качество поверхности 10-5 и плоскостность поверхности λ/10. Антибликовое покрытие с высоким порогом повреждения, нанесенное на вторую поверхность, помогает ограничить ложные отражения. Лазерные пробоотборники TECHSPEC Nd:YAG изготовлены из плавленого кремнезема УФ, что обеспечивает превосходную передачу от УФ до ИК и низкий коэффициент теплового расширения. Доступны пробоотборники луча с антиотражающим покрытием лазерной линии для длин волн 266, 355, 532 и 1064 нм.

Примечание. Пробоотборники линейного луча Nd:YAG TECHSPEC можно использовать с продуктами для лазерных измерений для мониторинга свойств луча, таких как мощность луча и профиль луча, в режиме реального времени.
