Поставщик
|
Edmund Optics |
|
Артикул
|
34-820 |
|
Покрытие
|
Laser Mirror (348-356nm) |
|
Диаметр
|
25.4 мм (1") |
|
Применение
|
для работы с Nd:YAG лазером |
|
Тип лазера
|
Nd:YAG |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Подложка
|
Fused Silica |
|
Угол падения (°)
|
45 |
|
Толщина (мм)
|
6.35 ±0.2 |
|
Диаметр (мм)
|
25.40 +0.0/-0.1 |
|
Расчетная длина волны DWL (нм)
|
355 |
|
Покрытие
|
Laser Mirror (348-356nm) |
|
Порог повреждения, импульсный
|
6 J/cm2 @ 355nm, 20ns, 20Hz |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
λ/10 |
|
Диапазон длин волн (нм)
|
351 - 358 |
|
Спецификация покрытия
|
Rabs ≥99.8% @ 355nm Ravg ≥99.5% @ 351 - 358nm |
|
Отражение на расчетной длине волны (%)
|
99.5 |
|
Задняя поверхность
|
Commercial Polish |
|
Чистая апертура (%)
|
>85 |
|
Параллельность (угл. мин)
|
<3 |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
10-5 |
Описание
Зеркало для работы с Nd:YAG лазером — это узкоспециализированный отражающий элемент, диэлектрическое многослойное покрытие которого рассчитано на максимальную отражательную способность именно на рабочей длине волны твердотельного неодимового лазера, преобразованной в третью гармонику 355 нм. Подложка изготавливается из материала с высокой лучевой стойкостью, устойчивого к ультрафиолетовому излучению и способного выдерживать значительные плотности мощности без деградации покрытия — параметр, критичный именно для гармоник Nd:YAG лазеров, где энергия фотонов существенно выше, чем на фундаментальной длине волны 1064 нм. Угол падения 45° соответствует наиболее распространённой схеме поворота пучка на 90 градусов в лазерных трактах, что делает зеркало универсальным элементом для построения оптических схем с прямоугольной геометрией разводки лучей. Диаметр 25.4 мм — стандартный посадочный размер, совместимый с большинством серийных оптических оправ и юстировочных держателей зеркал.
Характеристики
- Тип: диэлектрическое зеркало для Nd:YAG лазера
- Диаметр: 25.4 мм
- Рабочая длина волны: 355 нм (третья гармоника Nd:YAG)
- Угол падения: 45°
- Высокая лучевая стойкость покрытия к УФ-излучению
- Высокий коэффициент отражения на рабочей длине волны
- Стандартный посадочный диаметр под серийные оправы
Отрасли применения
Зеркала для третьей гармоники Nd:YAG лазера применяются в системах лазерной маркировки и микрообработки материалов, где ультрафиолетовое излучение обеспечивает более высокое разрешение обработки по сравнению с фундаментальной длиной волны, а также в научных лазерных установках, фотолитографии и системах очистки поверхностей. Используются в медицинском лазерном оборудовании и аналитических приборах, где коротковолновое лазерное излучение требуется для избирательного воздействия на материалы или биологические ткани.
Описание семейства продуктов
- >Коэффициент отражения 99,2 % на частотах гармоник Nd:YAG
- Характеристики высокого порога повреждения лазером
- Качество поверхности 10-5 для уменьшения рассеяния в чувствительных лазерных устройствах
- Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Yb:YAG Laser

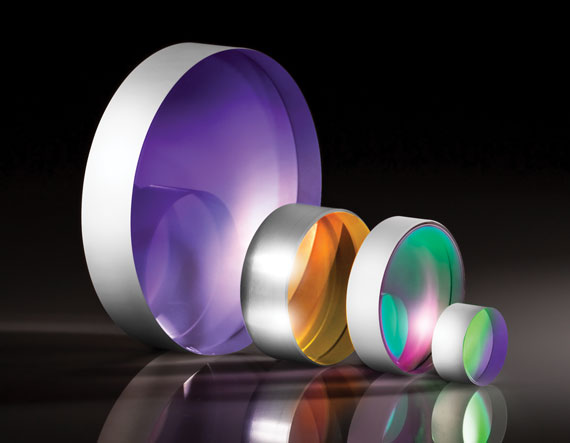

Линейные зеркала TECHSPEC® Nd:YAG Laser сочетают в себе высокую отражательную способность, превосходное качество поверхности и прецизионную плоскостность поверхности, чтобы соответствовать требованиям требовательных применений лазера Nd:YAG. Каждый дизайн покрытия был протестирован для обеспечения высокого порога повреждения лазером для совместимости как с непрерывными, так и с импульсными лазерными системами. Эти лазерные зеркала на подложке из плавленого кварца обладают превосходной термической стабильностью и доступны в круглом, квадратном и прямоугольном профилях. Зеркала TECHSPEC Nd:YAG Laser Line идеально подходят для лабораторий и интеграции в более крупные лазерные системы. Доступны 266-, 355-, 532-, 1064-нм и многолинейные зеркальные покрытия Nd:YAG.
Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
