Оптическое окно с ультранизким отражением, плоскостность: λ/10, рабочая длина волны: 355 нм, диаметр: 25.4 мм

Описание

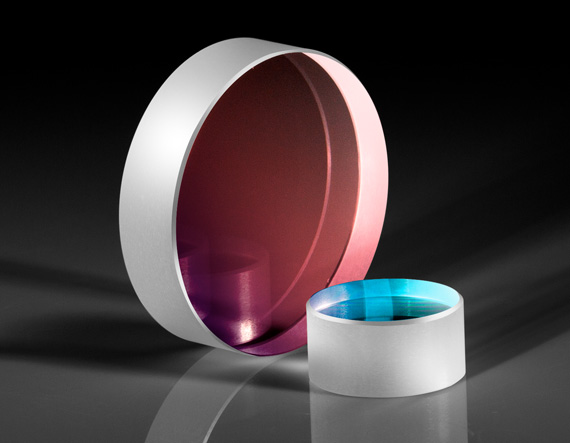

Оптическое окно Edmund Optics, артикул 11‑246 — планарное окно из UV fused silica с ультра‑низкоотражающим «Laser Line» покрытием, оптимизированным под 355 нм (третья гармоника Nd:YAG). Такое окно спроектировано для минимального отражения и максимальной пропускной способности в УФ‑области, при этом обеспечивая высокую плоскостность и малые искажения волнового фронта, что критично в лазерных установках с короткими длинами волн и высокими требованиями к чистоте пучка.

Характеристики

• Материал: UV fused silica (кварц с очень низким содержанием примесей)
• Тип: плоское окно (window), толщина и диаметр зависят от артикула — см. каталожную позицию
• Покрытие: узкоспектральное Laser‑Line AR, очень низкое R при λ=355 нм
• Плоскостность/поверхностное качество: высокая (в каталоге указываются параметры для laser‑line окон)
• Предназначение: минимизация отражений/стоячих волн в оптических трактах УФ‑лазеров

Отрасли применения

Используется в конфигурациях с 355 нм: лазерная микрообработка и микромаскировка, УФ‑спектроскопия, системы для материаловедения, оптические тракты третьей гармоники Nd:YAG, УФ‑микроскопия и OEM‑блоки, где критичны потери и формирование волнового фронта в УФ‑диапазоне. Подходит для окон в камерах и системах, где необходимо минимизировать воздействие обратных отражений на лазерный источник.

Описание семейства продуктов

• <Покрытия лазерной линии с коэффициентом отражения 0,1%
• Параметры длины волны Nd:YAG и Yb:YAG
• Снижение типичных потерь лазерной системы на 3 % (по сравнению с указанной системой с 0,25 % с 10 передающей оптикой)
• Улучшенная передача уменьшает обратные отражения, призрачные изображения и рассеянный свет.

TECHSPEC^® λ/10 Окна со сверхнизкой отражательной способностью имеют просветляющие покрытия с коэффициентом отражения менее 0,1 % на расчетной длине волны. Эти окна имеют высококачественные подложки из плавленого кварца с плоскостностью поверхности λ/10 и качеством поверхности 10-5 для минимизации рассеяния. Благодаря сверхнизкой отражательной способности и высокому порогу повреждения эти окна идеально подходят для интеграции в лазерные системы, чтобы практически устранить поверхностные отражения. Окна со сверхнизкой отражательной способностью TECHSPEC λ/10 доступны в диапазоне лазерных V-покрытий от 266 до 1064 нм для совместимости с лазерными источниками Nd:YAG и Yb:YAG. Доступны размеры дюймового диаметра от 12,7 мм до 50,8 мм.
