Поставщик
|
Edmund Optics |
|
Артикул
|
15-985 |
|
Покрытие
|
Square Aluminum (AlMgF2) Apertures |
|
Рабочий диапазон
|
400-2000 нм |
|
Особенности
|
с точечным покрытием |
|
Покрытие
|
с покрытием |
|
Оправа
|
без оправы |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Тип
|
Standard Beamsplitter |
|
Толщина (мм)
|
1.50 ±0.1 |
|
Качество поверхности
|
80-50 |
|
Рабочая температура (° C)
|
150 Maximum |
|
Минимальная апертура (мм)
|
2.00 |
|
Конструкция
|
Polka-Dot |
|
Чистая апертура (%)
|
90 |
|
Расстояние от центра до центра (мм)
|
0.15 |
|
Угол падения (°)
|
0 - 45 |
|
Параллельность (угл. мин)
|
<3 |
|
Покрытие
|
Square Aluminum (AlMgF2) Apertures |
|
Диапазон длин волн (нм)
|
400 - 2000 |
|
Допуск отражения / передачи (%)
|
±5 @ 45° |
|
Коэффициент отражения / передачи (R / T)
|
30/70 |
|
Подложка
|
B270 |
|
Диаметр (мм)
|
25.40 +0.0/-0.5 |
Описание

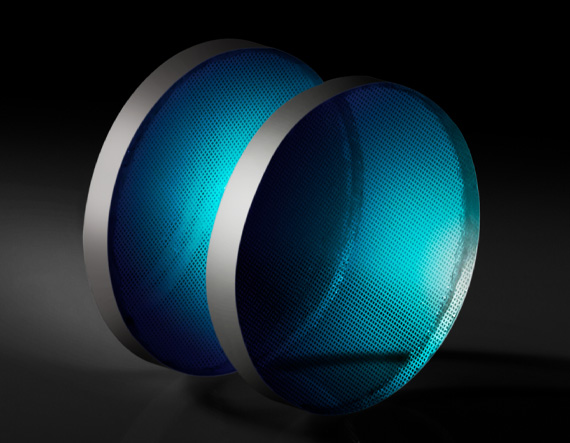

Светоделитель с точечным покрытием, диаметр: 25.4 мм, отражение/пропускание: 30/70, рабочий диапазон длин волн: 400-2000 нм Edmund Optics представляет собой прецизионный светоделитель, предназначенный для разделения входящего пучка на отражённый и прошедший каналы с заданным коэффициентом отражения и пропускания. Высокое качество субстрата и покрытий обеспечивает стабильные оптические характеристики и минимальные потери, что важно для ответственных измерительных и лазерных приложений.
Светоделители используются для формирования эталонных и измерительных ветвей в интерферометрах, для организации ответвлений в системах визуализации, а также для суммирования и разделения лазерных пучков. Оптимизированные многослойные диэлектрические покрытия обеспечивают требуемое соотношение отражения/пропускания в заданном спектральном диапазоне и уменьшают уровень паразитных отражений.
Конструкция элемента рассчитана на удобную интеграцию в стандартные держатели и оптические узлы. Точные допуски по диаметру или длине грани и по толщине позволяют легко совмещать светоделители с другой оптикой и обеспечивают воспроизводимое положение пучков. Светоделитель подходит как для лабораторного применения, так и для встраивания в серийные оптические приборы.
Характеристики
- Производитель: Edmund Optics
- Артикул: 15-985
- Тип изделия: Оптический элемент
- Краткое описание: Светоделитель с точечным покрытием, диаметр: 25.4 мм, отражение/пропускание: 30/70, рабочий диапазон длин волн: 400-2000 нм
Отрасли применения
- Интерферометрия — разделение пучка на опорный и измерительный каналы
- Лазерные системы — суммирование и разделение лазерных пучков
- Системы машинного зрения — распределение излучения между несколькими датчиками
- Микроскопия — формирование дополнительных каналов наблюдения и регистрации
- Спектроскопия — организация опорного канала и ответвлений
- Оптоволоконные системы — распределение мощности между ветвями
- Научные исследования — экспериментальные оптические схемы с несколькими пучками
