Поставщик
|
Edmund Optics |
|
Артикул
|
38-993 |
|
Покрытие
|
Laser V-Coat (266nm) |
|
Размер
|
Ø25.4 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Тип
|
Beam Sampler |
|
Порог повреждения, импульсный
|
3 J/cm2 @ 266nm, 20ns, 20Hz |
|
Чистая апертура (%)
|
90 |
|
Качество поверхности
|
10-5 |
|
Плоскостность поверхности
|
λ/10 |
|
Подложка
|
Fused Silica (Corning 7980) |
|
Расчетная длина волны DWL (нм)
|
266 |
|
Угол падения (°)
|
0 ±5 |
|
Толщина (мм)
|
6.35 ±0.20 |
|
Спецификация покрытия
|
Rabs |
|
Покрытие
|
Laser V-Coat (266nm) |
|
Диаметр (мм)
|
25.40 +0.00/-0.10 |
Описание

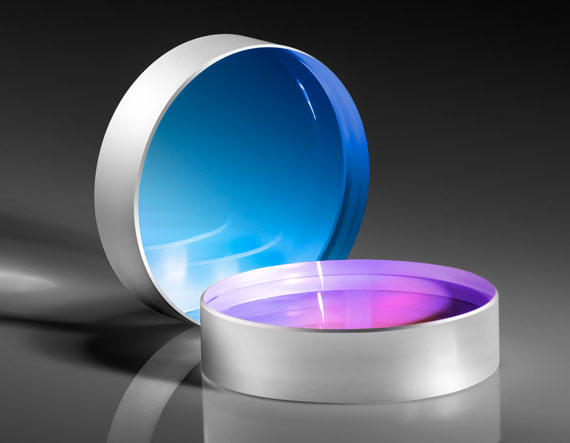

Оптическое окно для Nd:YAG лазера, рассчитанное на рабочую длину волны 266 нм и предназначенное для разделения оптического пучка, представляет собой плоскопараллельную пластину, изготовленную из материала с высокой прозрачностью в глубоком ультрафиолетовом диапазоне, обычно из кварцевого стекла особой чистоты. Длина волны 266 нм соответствует четвертой гармонике излучения неодимового лазера, получаемой путем последовательного удвоения частоты, и требует применения материалов и покрытий с повышенной устойчивостью к УФ-индуцированному повреждению. Функция разделения пучка означает, что окно установлено под определенным углом или с определенным коэффициентом отражения, позволяющим ответвлять часть излучения для диагностики или использования в параллельном оптическом канале, не прерывая основной ход луча.
Характеристики
- Рабочая длина волны: 266 нм
- Диаметр: 25.4 мм
- Функция: разделение оптического пучка
- Материал: УФ-прозрачное оптическое стекло высокой чистоты
- Предназначено для Nd:YAG лазерных систем (четвертая гармоника)
- Повышенная стойкость к ультрафиолетовому излучению
Отрасли применения
Подобные окна применяются в лазерных системах глубокого ультрафиолетового диапазона, используемых в микрообработке материалов, литографии, маркировке полупроводниковых пластин и научных исследованиях фотохимических процессов. Их используют в диагностических трактах лазерных установок для контроля мощности и стабильности излучения, а также в медицинском и биотехнологическом оборудовании, где ультрафиолетовое излучение четвертой гармоники Nd:YAG-лазеров применяется для прецизионной абляции и стерилизации.
Описание семейства продуктов
- Первая поверхность без покрытия обеспечивает отражение Френеля
- Покрытие с высоким порогом повреждения лазером на одной поверхности
- Качество поверхности: 10–5
Линейные пробоотборники Nd:YAG-лазера TECHSPEC® используются для разделения небольшой части падающего лазерного луча за счет френелевского отражения, обеспечиваемого непокрытой поверхностью, для целей мониторинга луча. Эти пробоотборники луча обладают высокими физическими свойствами для минимального воздействия на проходящий луч, включая качество поверхности 10-5 и плоскостность поверхности λ/10. Антибликовое покрытие с высоким порогом повреждения, нанесенное на вторую поверхность, помогает ограничить ложные отражения. Лазерные пробоотборники TECHSPEC Nd:YAG изготовлены из плавленого кремнезема УФ, что обеспечивает превосходную передачу от УФ до ИК и низкий коэффициент теплового расширения. Доступны пробоотборники луча с антиотражающим покрытием лазерной линии для длин волн 266, 355, 532 и 1064 нм.
Примечание. Пробоотборники линейного луча Nd:YAG TECHSPEC можно использовать с продуктами для лазерных измерений для мониторинга свойств луча, таких как мощность луча и профиль луча, в режиме реального времени.
