Поставщик
|
Edmund Optics |
|
Артикул
|
17-232 |
|
Покрытие
|
без покрытия |
|
Размер
|
Ø25.4 мм |
|
Index of Refraction nd
|
1.77 |
|
RoHS
|
Compliant |
|
Knoop Hardness (kg/mm2)
|
1900 |
|
Parallelism (arcmin)
|
≤3.5 |
|
Poisson's Ratio
|
0.27 |
|
Substrate
|
Sapphire (Al2O3) |
|
Surface Flatness
|
2λ (typical) |
|
Surface Quality
|
80-50 |
|
Surface Roughness (μm)
|
0.1 per Inch |
|
Type
|
Protective Window |
|
Wavelength Range (nm)
|
330 - 5500 |
|
Young's Modulus (GPa)
|
435 |
|
Edges
|
Fine Ground |
|
Density (g/cm3)
|
3.97 |
|
Coefficient of Thermal Expansion CTE (10-6/°C)
|
8.8 |
|
Coating
|
Uncoated |
|
Thickness (mm)
|
1.00 ±0.05 |
|
Diameter (mm)
|
25.40 ±0.05 |
|
Clear Aperture CA (mm)
|
22.86 |
|
Clear Aperture (%)
|
≥90 |
|
Birefringence (no-ne)
|
0.008 for Visible Light Orthogonal to Optical Axis |
|
Bevel
|
Protective as needed |
|
Axis Orientation
|
Random |
|
Abbe Number (vd)
|
72.24 |
Описание
Оптическое окно Edmund Optics 17-232 изготовлено из сапфира, имеет диаметр 25,4 мм и толщину 1 мм. Компонент предназначен для защиты чувствительных оптических поверхностей, сенсоров, источников света и внутренних объемов приборов без намеренного изменения сходимости проходящего пучка. Однодюймовый диаметр совместим с распространенными лабораторными оправами, а небольшая толщина помогает уменьшить массу и оптическую длину пути внутри материала.
Сапфир отличается высокой твердостью, стойкостью к царапинам и механической прочностью. Благодаря этим качествам окно подходит для систем, которые регулярно очищаются, подвергаются воздействию пыли или устанавливаются на внешней поверхности прибора. Материал сохраняет рабочие свойства при повышенной температуре и обладает широкой областью оптического пропускания. Однако конкретное пропускание зависит от длины волны, толщины, качества поверхности и угла падения.
Окно поставляется без просветляющего покрытия. Непокрытые поверхности упрощают использование в широком спектральном диапазоне, но создают более заметные отражения, чем оптика с согласованным покрытием. В лазерной системе обратный блик может возвращаться в источник или попадать на детектор. Для отвода отражения окно иногда устанавливают под небольшим углом, учитывая возникающее поперечное смещение прошедшего пучка.
Характеристики
- Производитель: Edmund Optics.
- Каталожный номер: 17-232.
- Тип: круглое оптическое окно.
- Материал: сапфир.
- Диаметр: 25,4 мм.
- Толщина: 1 мм.
- Покрытие: отсутствует.
- Оптическая функция: защита тракта без внесения заданной оптической силы.
- Основные преимущества: твердость, износостойкость и температурная стабильность.
Особенности интеграции
Тонкое окно чувствительно к изгибу при неравномерном механическом прижиме. Его следует устанавливать на ровную опору с эластичным кольцом или другим способом, распределяющим нагрузку по окружности. Если элемент используется как герметичное окно, допустимую разность давлений рассчитывают отдельно. Для лазерных применений оценивают обратные отражения от обеих непокрытых поверхностей.
Отрасли применения
- Защитные окна промышленных камер и датчиков.
- Лазерные и спектроскопические приборы.
- Оптические системы в запыленной среде.
- Высокотемпературные измерительные головки.
- Медицинские и лабораторные устройства.
- Защита фотодетекторов и источников излучения.
- Механически стойкие смотровые окна.
Описание семейства продуктов
- Особенности: исключительная твёрдость поверхности, химическая стойкость
- Пропускает длины волн в диапазоне от УФ до среднего инфракрасного
- Тонче и прочнее стандартных стеклянных окон
- Доступны варианты антибликового покрытия в диапазоне 400–5000 нм

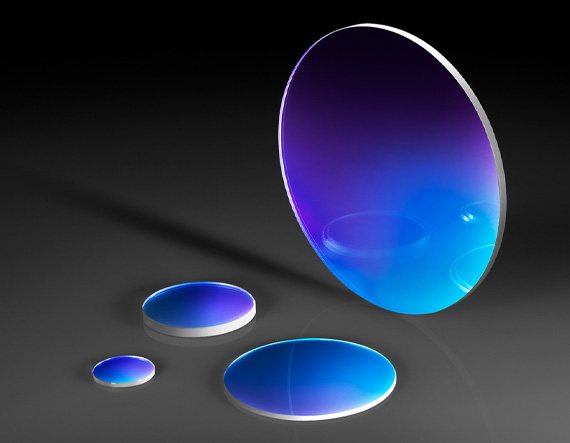

Сапфировые окна TECHSPEC® изготавливаются из монокристаллического сапфира, что делает их идеальными для применения в сложных условиях (например, в лазерных системах) благодаря исключительной твёрдости поверхности, высокой теплопроводности, высокой диэлектрической проницаемости и стойкости к распространённым химическим кислотам и щелочам. Сапфир — второй по твёрдости кристалл после алмаза, и благодаря своей структурной прочности сапфировые окна могут быть изготовлены значительно тоньше других распространённых окон с улучшенным коэффициентом пропускания. С химической точки зрения сапфир представляет собой монокристалл оксида алюминия (Al2O3) и используется в диапазоне пропускания от 330 до 5500 нм без покрытия. Сапфировые окна TECHSPEC® доступны с антибликовыми (AR) покрытиями для улучшения характеристик в видимом, ближнем ИК и ИК диапазонах с вариантами покрытия, охватывающими диапазон от 400 до 5000 нм.
