Поставщик
|
Edmund Optics |
|
Артикул
|
16-805 |
|
Материал
|
LiF (фторида лития) |
|
Покрытие
|
без покрытия |
|
Размер
|
Ø25.4 мм |
|
RoHS
|
Compliant |
|
Young's Modulus (GPa)
|
64.97 |
|
Wavelength Range (nm)
|
150 - 6000 |
|
Wavelength Range (μm)
|
0.15 - 6 |
|
Type
|
Protective Window |
|
Surface Quality
|
60-40 |
|
Surface Flatness
|
2λ @ 633nm |
|
Substrate
|
Lithium Fluoride (LiF) |
|
Poisson's Ratio
|
0.33 |
|
Knoop Hardness (kg/mm2)
|
102 |
|
Index of Refraction nd
|
1.392 @ 0.6μm |
|
Density (g/cm3)
|
2.64 |
|
Coefficient of Thermal Expansion CTE (10-6/°C)
|
37 |
|
Coating
|
Uncoated |
|
Thickness (mm)
|
1.00 ±0.13 |
|
Diameter (mm)
|
25.40 +0.00/-0.13 |
|
Clear Aperture (%)
|
85 |
|
Abbe Number (vd)
|
97.29 |
Описание

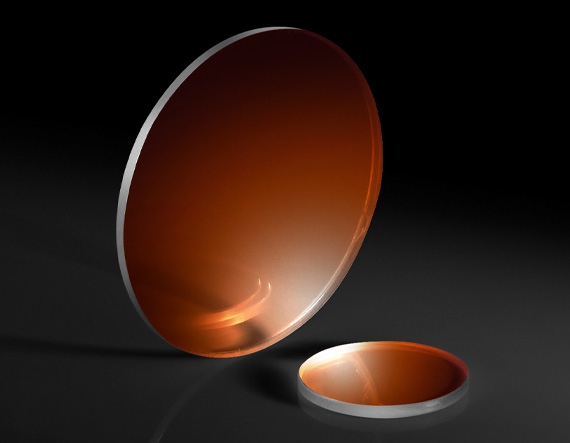

Оптическое окно из фторида лития выполняет функцию прозрачной механической перегородки, разделяющей два объёма или защищающей внутренние компоненты прибора от внешней среды при минимальном искажении проходящего излучения. Фторид лития выделяется среди оптических материалов рекордно широкой полосой пропускания, простирающейся в область вакуумного ультрафиолета глубже, чем у большинства других кристаллов, что делает его материалом выбора там, где обычное кварцевое или боросиликатное стекло уже непрозрачно. Изделие не имеет дополнительного просветляющего покрытия, поэтому его спектральные характеристики определяются исключительно собственными свойствами материала и качеством полировки поверхностей. Кристалл гигроскопичен и чувствителен к влажности воздуха, что требует аккуратного обращения и хранения в контролируемых условиях, а также определяет области его применения там, где альтернативные материалы не обеспечивают нужного пропускания.
Характеристики
- Материал: фторид лития (LiF)
- Тип элемента: плоское оптическое окно
- Диаметр: 25.4 мм
- Толщина: 1 мм
- Покрытие: отсутствует
Отрасли применения
Окна из фторида лития применяются преимущественно в вакуумной ультрафиолетовой спектроскопии, в исследовательских установках синхротронного излучения, в приборах для анализа коротковолнового излучения плазмы и в специализированной научной аппаратуре, где требуется передача излучения с длинами волн короче, чем пропускает большинство других прозрачных материалов. Также подобные окна используются в вакуумных камерах научных экспериментов в качестве смотровых иллюминаторов и в детекторных системах, регистрирующих излучение из глубокого ультрафиолетового диапазона.
Описание семейства продуктов
- Высокая светопропускаемость в диапазоне длин волн от 150 нм до 6 мкм
- Отличная светопропускаемость в вакуумном ультрафиолетовом (ВУФ) диапазоне
- Низкий показатель преломления
Окна из фторида лития (LiF) обеспечивают высокую и ровную светопропускаемость в диапазоне длин волн от 150 нм до 6 мкм. Фторид лития обладает превосходной светопропускаемостью в диапазоне длин волн вакуумного ультрафиолета (ВУФ) от 150 до 200 нм. Фторид лития также имеет низкий показатель преломления, что позволяет использовать эти окна без антибликового покрытия. Окна из фторида лития (LiF) идеально подходят для использования в качестве окон для пропускания УФ-излучения в спектроскопических приложениях, в качестве дифракционного элемента в рентгеновской спектрометрии или в качестве инфракрасных окон в тепловизионных приложениях.
Примечание: Фторид лития чувствителен к тепловому удару и разрушается под воздействием атмосферной влаги при температурах выше 400°C.
