Поставщик
|
Edmund Optics |
|
Артикул
|
39-179 |
|
Покрытие
|
Ravg <0.2% |
|
Диаметр
|
25.4мм |
|
Задержка
|
λ/2 |
|
Допуск задержки
|
λ/300 @ 20°C |
|
Расчетная длина волны DWL (нм)
|
1064 |
|
Чистая апертура CA (мм)
|
18.0 |
|
Диаметр (мм)
|
25.40 |
|
Тип
|
High Energy Waveplate |
|
Качество поверхности
|
20-10 |
|
Покрытие
|
Ravg <0.2% |
|
Порог повреждения, импульсный
|
>20 J/cm2 @ 1064nm, 10ns, 10Hz |
|
Конструкция
|
Optically Bonded on UVFS (C7980) Substrate |
|
Допуск на размер (мм)
|
+0/-0.2 |
|
Толщина крепления (мм)
|
6.0 ±0.2 |
|
Подложка
|
Crystalline Quartz |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
Описание

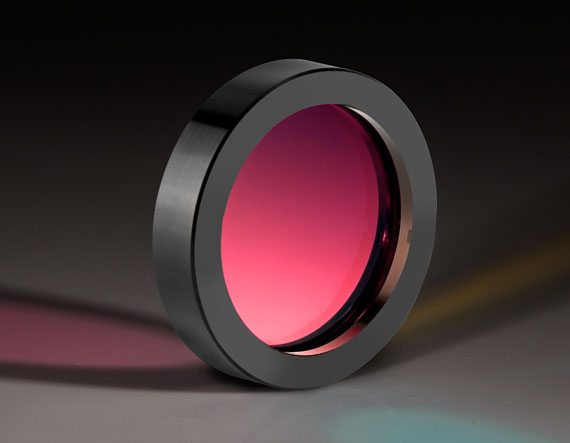

Волновая пластинка 39-179 компании Edmund Optics сделана из кварца и предназначена для работы на длине волны 1064 нм при диаметре 25.4 мм.
Волновая пластинка — это тонкая пластинка из специального материала, которая меняет состояние поляризации света (то есть направление, в котором «колеблется» световая волна), проходящего через неё, на строго определённую величину. Эта пластинка сделана «многопорядковой» — более простой и доступной по цене конструкции, но несколько более чувствительной к небольшим изменениям температуры и угла падения света, чем пластинка нулевого порядка. Величина сдвига поляризации соответствует так называемой полуволновой пластинке (обозначение λ/2): такая пластинка поворачивает направление линейной поляризации света на определённый угол — например, на 90 градусов, если ось пластинки развёрнута на 45 градусов к направлению исходной поляризации.
Такие пластинки применяют там, где нужно точно управлять поляризацией света — например, чтобы плавно регулировать мощность лазерного луча вместе с поляризующим фильтром, или чтобы подготовить свет нужной поляризации для оптического прибора.
Пластинка «нулевого порядка» отличается от более дешёвых пластинок «многопорядкового» типа тем, что она гораздо меньше реагирует на небольшие изменения температуры и угла падения света — благодаря этому её характеристики намного стабильнее при реальной эксплуатации прибора.
Характеристики
- Артикул: 39-179; производитель: Edmund Optics
- Тип: волновая пластинка
- Рабочая длина волны: 1064 нм
- Диаметр: 25.4 мм
- Материал: кварц
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Спектроскопия и аналитическое приборостроение
Описание семейства продуктов
- Порог повреждения до >20 Дж/см2 при 1064 нм
- Замедление λ/4 и λ/2
- Крепление из черного анодированного алюминия
- Доступны расчетные длины волн от УФ до БИК
Высокоэнергетические кварцевые волновые пластины доступны с замедлением λ/4 и λ/2 для дискретных длин волн лазера от УФ до NIR и могут выдерживать плотность энергии до >20 Дж/см2 при 1064 нм. . Большой угол приема и широкий диапазон рабочих температур позволяют интегрировать эти волновые пластины в приложения, работающие в суровых условиях. Волновые пластины High Energy Quartz установлены в корпусе из черного анодированного алюминия для легкой идентификации и системной интеграции.
