Зеркало для работы с лазерным излучением, диаметр: 25.4 мм, рабочая длина волны: 1064 нм (45°)

Описание

Лазерное зеркало 11-075 компании Edmund Optics (серия «низкой стоимости», Low Cost Laser Line Mirror) диаметром 25,4 мм (1 дюйм) рассчитано на длину волны 1064 нм (основная линия Nd:YAG) при угле падения 45°. Исполнение «низкой стоимости» означает несколько менее строгие допуски на плоскостность поверхности и качество полировки по сравнению с прецизионными лазерными зеркалами того же назначения, что снижает стоимость изделия там, где предельное качество волнового фронта не требуется.

Диэлектрическое многослойное покрытие обеспечивает высокий коэффициент отражения на рабочей длине волны 1064 нм при угле падения 45°, что типично для зеркал разворота пучка на 90° в лазерных трактах и резонаторах Nd:YAG лазеров и их гармоник.

Такие недорогие лазерные зеркала востребованы в учебных лабораториях, при макетировании и предварительной отладке оптических схем, а также в серийных промышленных установках, где требуется большое количество однотипных зеркал разворота пучка при ограниченном бюджете проекта, а предельная точность волнового фронта, характерная для прецизионных зеркал, не является определяющим фактором.

Характеристики

• Артикул: 11-075; производитель: Edmund Optics
• Тип: лазерное зеркало (Low Cost Laser Line Mirror)
• Рабочая длина волны: 1064 нм (Nd:YAG)
• Диаметр: 25,4 мм (1")
• Угол падения: 45°
• Класс точности: коммерческий («низкая стоимость»)
• Материал подложки: оптическое стекло

Отрасли применения

• Лазерные системы и лазерная обработка материалов
• Волоконно-оптические линии связи
• Спектроскопия и аналитическое приборостроение
• Научные исследования и опытно-конструкторские работы
• Учебные лаборатории и макетирование оптических схем
• Серийные промышленные лазерные установки с ограниченным бюджетом

Описание семейства продуктов

• >Коэффициент отражения 97% при проектной длине волны
• Точность поверхности до λ/10
• Отличное соотношение цены и качества
• Проекты для Nd:YAG, Yb:YAG и диодных лазеров

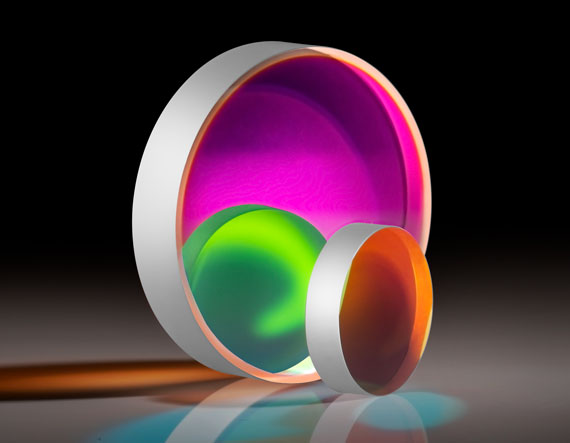

Линейные лазерные зеркала TECHSPEC® Low Cost идеально подходят для оптических систем, требующих экономичных лазерных зеркал, не снижающих производительность. Эти зеркала имеют подложку из N-BK7 или плавленого кварца, качество поверхности 20-10 и точность поверхности до λ/10. Поскольку большинство зеркал обеспечивают коэффициент отражения >99% на расчетной длине волны, эти зеркала являются идеальной заменой зеркалам с металлическим покрытием в лазерных оптических системах, где требуются зеркала с более высоким коэффициентом отражения и более высокими порогами повреждения лазером. Недорогие лазерные линейные зеркала TECHSPEC® предназначены для угла падения 0° или 45° с вариантами покрытия для Nd:YAG (266 нм, 355 нм, 532 нм, 1064 нм), Yb:YAG (515 нм, 1030 нм) или диода (488 нм). , 808 нм, 850 нм, 980 нм).
