Поставщик
|
Edmund Optics |
|
Артикул
|
11-270 |
|
Покрытие
|
Laser Ultra V-Coat (1030nm) |
|
Размер
|
Ø25.4 мм |
|
Тип
|
Laser Line Window |
|
Модуль Юнга (ГПа)
|
73 |
|
Твердость по Кнупу (ГПа)
|
522 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
0.52 |
|
Плотность (г / см3)
|
2.2 |
|
Индекс преломления nd
|
1.458 |
|
Коэффициент Пуассона
|
0.16 |
|
Число Аббе (vd)
|
67.7 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Качество поверхности
|
10-5 |
|
Плоскостность поверхности
|
λ/10 |
|
Подложка
|
Fused Silica (Corning 7980) |
|
Расчетная длина волны DWL (нм)
|
1030 |
|
Порог повреждения, импульсный
|
15 J/cm2 @ 1030nm, 20ns, 20Hz |
|
Толщина (мм)
|
6.35 ±0.20 |
|
Диаметр (мм)
|
25.40 +0.00/-0.10 |
|
Спецификация покрытия
|
Rabs |
|
Покрытие
|
Laser Ultra V-Coat (1030nm) |
|
Чистая апертура (%)
|
90 |
Описание
Оптическое окно с ультранизким отражением отличается специализированным многослойным покрытием, обеспечивающим минимальные остаточные потери на отражение на конкретной рабочей длине волны, что существенно превосходит характеристики стандартных широкополосных просветляющих покрытий, рассчитанных на компромисс между несколькими длинами волн одновременно. Высокая точность плоскостности поверхности на уровне λ/10 гарантирует минимальное искажение волнового фронта проходящего излучения, что критично в прецизионных лазерных и интерферометрических системах, где даже незначительное искажение фазового фронта способно ухудшить качество фокусировки или интерференционной картины. Настройка покрытия на длину волны 1030 нм указывает на применение окна с иттербиевыми твердотельными или волоконными лазерами, широко используемыми в промышленности и научных исследованиях благодаря высокой эффективности и надёжности таких источников. Узкополосная оптимизация покрытия под конкретную длину волны позволяет достичь остаточного отражения на уровне, недостижимом для универсальных широкополосных решений.
Характеристики
- Тип: оптическое окно с ультранизким отражением
- Плоскостность поверхности: λ/10
- Рабочая длина волны: 1030 нм
- Диаметр: 25.4 мм
Отрасли применения
Окно применяется в прецизионных лазерных системах на основе иттербиевых источников, включая научные лазерные комплексы, промышленные системы обработки материалов и метрологическое оборудование, где критично минимизировать потери на отражение и сохранить качество волнового фронта. Также подобные окна используются в системах генерации сверхкоротких импульсов и в исследовательских лазерных установках высокого класса точности.
Описание семейства продуктов
- <Покрытия лазерной линии с коэффициентом отражения 0,1%
- Параметры длины волны Nd:YAG и Yb:YAG
- Снижение типичных потерь лазерной системы на 3 % (по сравнению с указанной системой с 0,25 % с 10 передающей оптикой)
- Улучшенная передача уменьшает обратные отражения, призрачные изображения и рассеянный свет.

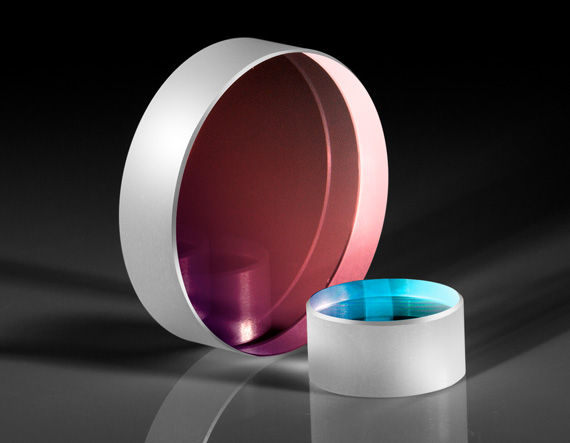

TECHSPEC® λ/10 Окна со сверхнизкой отражательной способностью имеют просветляющие покрытия с коэффициентом отражения менее 0,1 % на расчетной длине волны. Эти окна имеют высококачественные подложки из плавленого кварца с плоскостностью поверхности λ/10 и качеством поверхности 10-5 для минимизации рассеяния. Благодаря сверхнизкой отражательной способности и высокому порогу повреждения эти окна идеально подходят для интеграции в лазерные системы, чтобы практически устранить поверхностные отражения. Окна со сверхнизкой отражательной способностью TECHSPEC λ/10 доступны в диапазоне лазерных V-покрытий от 266 до 1064 нм для совместимости с лазерными источниками Nd:YAG и Yb:YAG. Доступны размеры дюймового диаметра от 12,7 мм до 50,8 мм.
