Поставщик
|
Edmund Optics |
|
Артикул
|
12-333 |
|
Покрытие
|
Ultrafast (1000-1060nm) |
|
Диаметр
|
25.4 мм (1") |
|
Применение
|
для сверхкоротких импульсов |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Минимальная отражательная способность
|
>99.8% @ 1000 - 1060nm (p-polarization) |
|
Клин (угл. мин)
|
10 ±5 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/10 |
|
Типичные области применения
|
Yb:doped 1st Harmonic |
|
Качество поверхности
|
10-5 |
|
Покрытие
|
Ultrafast (1000-1060nm) |
|
Чистая апертура (%)
|
80 |
|
Задняя поверхность
|
Commercial Polish |
|
Дисперсия групповой задержки
|
-500fs2 @ 1000 - 1060nm |
|
Спецификация покрытия
|
Ravg >99.8%, GDD = -500fs2 @ 1000 - 1060nm (p-polarization) Rabs >99.9% @ 1030nm (typical, p-polarization) |
|
Тип покрытия
|
Dielectric |
|
Тип
|
Laser Mirror |
|
Стиль
|
Ultrafast |
|
Подложка
|
Fused Silica |
|
Толщина (мм)
|
6.35 ±0.2 |
|
Отражение на расчетной длине волны (%)
|
99.9 (typical, p-polarization) |
|
Угол падения (°)
|
5 |
|
Диаметр (мм)
|
25.40 +0.0/-0.1 |
|
Диапазон длин волн (нм)
|
1000 - 1060 |
|
Расчетная длина волны DWL (нм)
|
1030 |
Описание

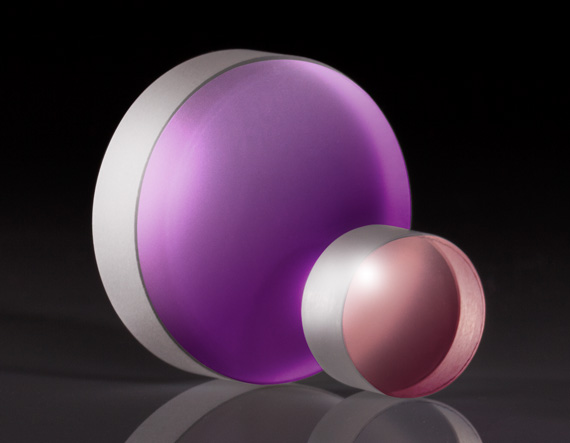

Зеркало для сверхкоротких импульсов — это специализированный отражающий элемент, диэлектрическое покрытие которого спроектировано с учётом управления дисперсией групповой задержки, что критично при работе с фемто- и пикосекундными импульсами. В отличие от стандартных зеркал, такие изделия минимизируют искажение временного профиля импульса при многократных отражениях в резонаторе или в компрессорной схеме. Подложка выполнена из оптического материала с высокой степенью плоскостности, а многослойное покрытие рассчитано на рабочую длину волны 1030 нм, характерную для иттербиевых лазерных систем. Угол падения 5° близок к нормальному, что типично для зеркал, используемых в резонаторах и трактах доставки излучения, где важно избежать значительного смещения пучка. Помимо контроля дисперсии, подобные зеркала обычно обладают повышенной лучевой стойкостью покрытия, что позволяет выдерживать высокие пиковые мощности излучения без деградации отражающего слоя. Использование нескольких таких зеркал в одном тракте требует согласования знака и величины вносимой дисперсии для достижения нужного результата компрессии импульса.
Характеристики
- Рабочая длина волны: 1030 нм
- Диаметр: 25.4 мм
- Угол падения: 5°
- Назначение: работа со сверхкороткими импульсами
- Контролируемая дисперсия группового запаздывания покрытия
- Высокая отражающая способность на рабочей длине волны
Отрасли применения
Зеркала такого класса применяются в фемтосекундных и пикосекундных лазерных системах на основе иттербия, в научных установках для генерации сверхкоротких импульсов, в системах микрообработки материалов, а также в лабораториях нелинейной оптики и физики сверхбыстрых процессов.
Описание семейства продуктов
- Высокоотрицательный GDD до -1000 фс2 при 7° AOI
- >Минимальное отражение 99,8 % (p-поляризация) при ширине полосы пропускания 60 нм
- Идеально подходит для компенсации дисперсии Yb:волоконных лазеров
- Сверхбыстрое рифленое покрытие
Высокодисперсионные сверхбыстрые зеркала с длиной волны 1030 нм характеризуются исключительно низким GDD и высоким коэффициентом отражения в диапазоне длин волн 60 нм благодаря оптимизированному многослойному покрытию. Основанное на дисперсионной оптической интерференции сверхбыстродействующее чирпированное покрытие обеспечивает этим зеркалам сильно отрицательную GDD -500 фс2 или -1000 фс2 при расчетном угле падения, 5 или 7 °. Эти зеркала имеют типичную отражательную способность >99,9% на расчетной длине волны и минимальную отражательную способность 99,8% по всей полосе пропускания. Сверхбыстрые зеркала с высокой дисперсией и длиной волны 1030 нм идеально подходят для сжатия импульсов и компенсации дисперсии Yb-лазеров, таких как гибридные мамышевские волоконные лазеры и лазеры на тонких дисках. Доступны стандартные имперские размеры ½” или 1” (12,7 мм или 25,4 мм); свяжитесь с нами, если для вашей лазерной системы требуется нестандартный размер, длина волны или ультракороткие импульсы, и мы будем рады найти правильное решение для вашего приложения.
