Голографическая дифракционная решетка-пленка 25 400 штр./дюйм, квадрат со страной: 2", 15 шт./упак.

Описание

Голографическая дифракционная решётка представляет собой оптический элемент с периодической структурой штрихов, сформированной методом голографической записи интерференционной картины двух когерентных пучков, а не механической нарезкой, что обеспечивает высокую однородность профиля штрихов и низкий уровень паразитного рассеянного света по сравнению с решётками, изготовленными традиционным механическим гравированием. Плотность штрихов 25400 на дюйм соответствует чрезвычайно мелкому периоду структуры, что используется для получения больших углов дифракции даже при малых длинах волн и позволяет достигать высокого спектрального разрешения на компактной подложке. Плёночное исполнение решётки на квадратной подложке облегчает интеграцию в компактные оптические узлы и демонстрационное оборудование, а поставка партиями по 15 штук в упаковке удобна при мелкосерийном производстве, образовательных задачах или создании нескольких идентичных оптических стендов одновременно. Такая решётка сохраняет стабильные дифракционные характеристики независимо от места вырезки из общей плёночной заготовки.

Характеристики

• Тип: голографическая дифракционная решётка (плёночная)
• Плотность штрихов: 25 400 штрихов на дюйм
• Форма: квадратная, размер стороны 2 дюйма
• Количество в упаковке: 15 шт.
• Метод изготовления: голографическая запись

Отрасли применения

Дифракционные решётки такого типа применяются в спектроскопии, учебных демонстрациях явлений дифракции и интерференции, голографии, а также в декоративной и измерительной оптике, где требуется разложение света на спектральные составляющие. Также решётки данного типа используются в лабораторных практикумах по физической оптике и в приборах для контроля длины волны источников света.

Пленка с голографической дифракционной решеткой используется для разделения белого света на все цвета спектра. Это идеальный выбор для спектроскопических экспериментов, поскольку голографические решетки демонстрируют значительно более острые дифракционные порядки, чем их линейчатые аналоги, за счет уменьшения количества производимого рассеянного света. Это приводит к повышенной способности видеть линии поглощения и излучения с помощью решеток с более высокой пространственной частотой (1000 штрихов / мм).

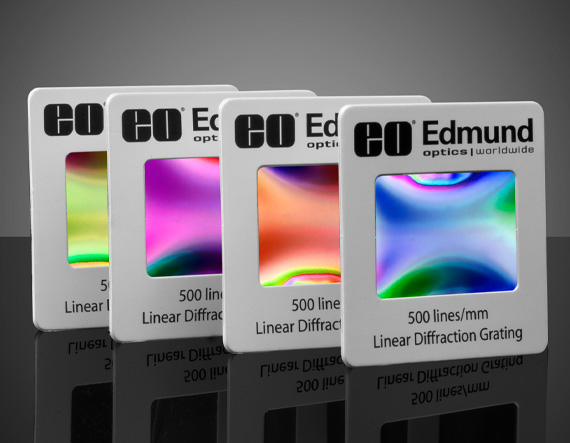

Пленка с голографической дифракционной решеткой поставляется с двумя различными вариантами шага между канавками: 12700 штрихов / дюйм (500 штрихов / мм) и 25400 штрихов / дюйм (1000 штрихов / мм). При увеличении количества канавок на единицу площади угловая дисперсия дифракционных порядков будет увеличиваться. Следовательно, решетку 25400 штрихов / дюйм следует использовать в приложениях, которые требуют, чтобы спектр был распределен по более широкой области, а решетку 12700 штрихов / дюйм следует использовать, когда необходимо просмотреть большее количество порядков дифракции. Каждая разновидность голографической решетки доступна в листах размером 6 x 12 дюймов и 200-футовых рулонах. Они также доступны в виде квадратных карт размером 2 дюйма с открытой решеткой площадью 1 дюйм. Катаные решетки имеют ширину 6 дюймов с перерывами каждые 12 дюймов в длину.

Примечания:

- Ориентация канавки линейна и параллельна самому короткому размеру;

- Решетки требуют особого обращения, поэтому на них могут оставаться отпечатки пальцев и аэрозоли. Браться за решетки следует только за края. Необходимо связаться со специалистами, прежде чем пытаться очистить решетку.
