Поставщик
|
Edmund Optics |
|
Артикул
|
36-109 |
|
Покрытие
|
UV-VIS (250-700nm) |
|
Фокусное расстояние
|
50-200 мм |
|
Форма
|
цилиндрические |
|
Форма
|
плоско выпуклые цилиндрические линзы |
|
f / #
|
3.00 |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Наклон оси, идущей вдоль выгнутой плоскости линзы (угл. мин)
|
<3 |
|
Наклон оси, идущей вдоль плоской плоскости линзы (угл. мин)
|
<3 |
|
Диапазон длин волн (нм)
|
350 - 700 |
|
Тип
|
Cylinder Lens, Plano-Convex |
|
Качество поверхности
|
20-10 |
|
Радиус R1 (мм)
|
34.39 |
|
Числовая апертура NA
|
0.13 |
|
Толщина кромки ET (мм)
|
1.57 |
|
Спецификация покрытия
|
Rabs ≤1.0% @ 350 - 450nmRavg ≤1.5% @ 250 - 700nm |
|
Покрытие
|
UV-VIS (250-700nm) |
|
Чистая апертура CA (мм)
|
22.86 x 22.86 |
|
Подложка
|
UV Grade Fused Silica |
|
Допуск толщины центра (мм)
|
±0.1 |
|
Толщина центра CT (мм)
|
4.00 |
|
Скос
|
Protective bevel as needed |
|
Заднее фокусное расстояние BFL (мм)
|
72.26 |
|
Эффективное фокусное расстояние EFL (мм)
|
75.00 |
|
Допуск на размер (мм)
|
+0.0/-0.025 |
|
Размеры (мм)
|
25.4 x 25.4 |
Описание
Плоско-выпуклая цилиндрическая линза для широкого спектрального диапазона (артикул 36-109, производитель Edmund Optics) — прецизионная оптическая линза.
Линза собирает или рассеивает проходящий через неё свет за счёт преломления на своих изогнутых поверхностях — форма поверхностей и материал линзы определяют её фокусное расстояние и то, насколько сильно линза искажает проходящее через неё изображение или пучок света.
Основные технические параметры этого изделия: размер — 25.4 x 25.4 мм; фокусное расстояние — 75 мм.
Компания Edmund Optics — один из ведущих мировых производителей и поставщиков прецизионной оптики и оптомеханических компонентов, чья продукция, включая Плоско-выпуклая цилиндрическая линза для широкого спектрального диапазона (артикул 36-109), широко применяется в научном приборостроении, машинном зрении и промышленном контроле качества.
Компоненты вроде Плоско-выпуклая цилиндрическая линза для широкого спектрального диапазона обычно являются частью более крупной оптической, механической или измерительной системы и редко применяются полностью самостоятельно — их выбирают так, чтобы их параметры были согласованы с остальными узлами конкретного прибора или экспериментальной установки.
Такие компоненты, как Плоско-выпуклая цилиндрическая линза для широкого спектрального диапазона, обычно закупают не по одному, а сразу в составе продуманной спецификации всей системы — совместно с сопрягаемыми держателями, крепежом и электроникой, чтобы вся сборка при первом же монтаже подошла друг к другу без дополнительной механической доработки на месте.
При подборе такого компонента, как Плоско-выпуклая цилиндрическая линза для широкого спектрального диапазона, для собственного прибора важно свериться не только с его основными паспортными параметрами, но и с механической и электрической совместимостью с уже имеющимся оборудованием — например, с совпадением резьбы, посадочного диаметра или типа разъёма, поскольку на первый взгляд похожие изделия разных производителей и серий далеко не всегда взаимозаменяемы.
Характеристики
- Артикул: 36-109; производитель: Edmund Optics
- Наименование: Плоско-выпуклая цилиндрическая линза для широкого спектрального диапазона
- размер: 25.4 x 25.4 мм
- фокусное расстояние: 75 мм
Отрасли применения
- Сборка и юстировка оптических стендов
- Оптическое приборостроение и OEM-интеграция
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание семейства продуктов
- Обеспечивает превосходную производительность в диапазоне от УФ до ИК.
- Подложка из плавленого кремнезема
- Качество лазерной оптической поверхности

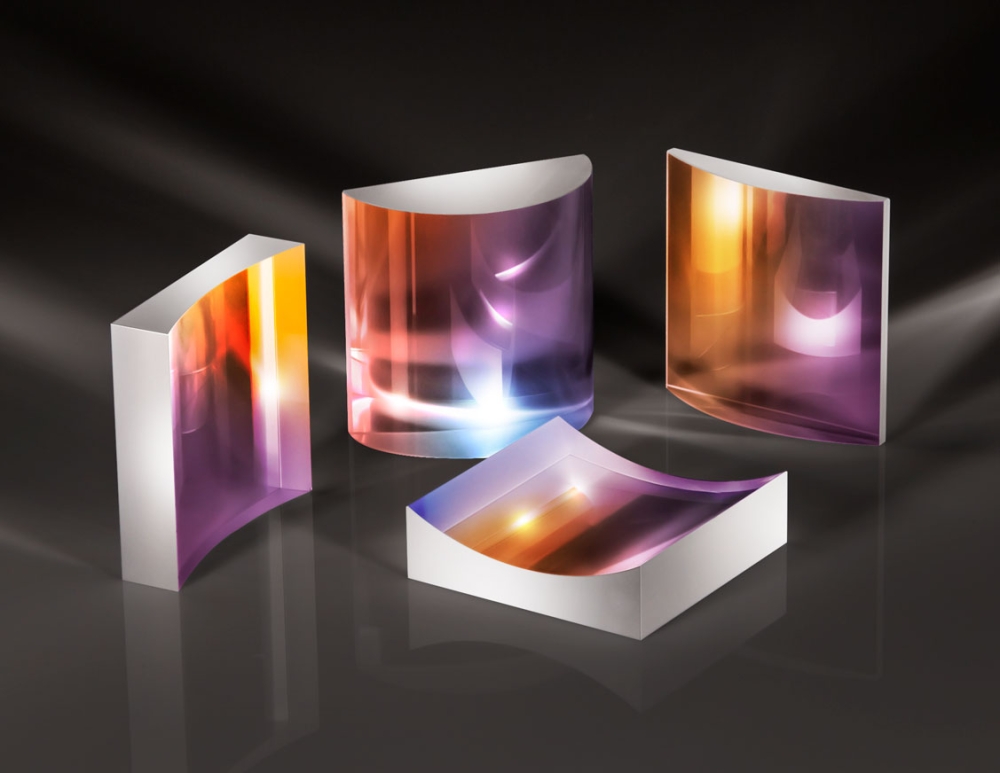

Широкополосные цилиндрические линзы TECHSPEC® Laser Grade имеют прецизионные характеристики для самых требовательных приложений. Эти линзы изготовлены из оптического стекла премиум-класса из плавленого кварца и предназначены для лазерных приложений с качеством поверхности 20-10. Наши широкополосные цилиндрические линзы TECHSPEC Laser Grade имеют жесткие допуски на клиновидность, обычно менее 3 угловых минут по всем размерам. Интеграция этих линз облегчается благодаря квадратным форм-факторам, обеспечивающим удобные варианты монтажа.
