Поставщик
|
Edmund Optics |
|
Артикул
|
36-090 |
|
Покрытие
|
без покрытия |
|
Фокусное расстояние
|
50-200 мм |
|
Покрытие
|
без покрытия |
|
Форма
|
цилиндрические |
|
Форма
|
плоско выпуклые цилиндрические линзы |
|
f / #
|
2.00 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Наклон оси, идущей вдоль выгнутой плоскости линзы (угл. мин)
|
<4.5 |
|
Наклон оси, идущей вдоль плоской плоскости линзы (угл. мин)
|
<3 |
|
Диапазон длин волн (нм)
|
200 - 2200 |
|
Тип
|
Cylinder Lens, Plano-Convex |
|
Качество поверхности
|
20-10 |
|
Радиус R1 (мм)
|
22.93 |
|
Числовая апертура NA
|
0.17 |
|
Размеры (мм)
|
25.4 x 25.4 |
|
Толщина кромки ET (мм)
|
1.16 |
|
Покрытие
|
Uncoated |
|
Чистая апертура CA (мм)
|
22.86 x 22.86 |
|
Подложка
|
UV Grade Fused Silica |
|
Допуск толщины центра (мм)
|
±0.1 |
|
Толщина центра CT (мм)
|
5.00 |
|
Скос
|
Protective bevel as needed |
|
Заднее фокусное расстояние BFL (мм)
|
46.58 |
|
Эффективное фокусное расстояние EFL (мм)
|
50.00 |
|
Допуск на размер (мм)
|
+0.0/-0.025 |
Описание
Плоско-выпуклая цилиндрическая линза отличается от классической сферической тем, что её выпуклая поверхность образована не сферой, а цилиндром, благодаря чему фокусировка происходит только в одной плоскости, а в перпендикулярном направлении пучок остаётся без изменений. Такая линза преобразует круглое или квадратное сечение пучка в узкую линию либо, наоборот, собирает линейный источник излучения в точку по одной оси, оставляя протяжённость по другой оси неизменной. Рассматриваемый образец имеет квадратную апертуру 25,4 x 25,4 мм и фокусное расстояние 50 мм, что делает его удобным для интеграции в оптические тракты со стандартным диаметром апертуры в один дюйм. Линза рассчитана на широкий спектральный диапазон и поставляется без нанесённого просветляющего покрытия, что расширяет универсальность использования элемента вне зависимости от конкретной рабочей длины волны, хотя и не устраняет френелевские потери на отражение, характерные для непокрытых стеклянных поверхностей.
Характеристики
- Тип элемента: плоско-выпуклая цилиндрическая линза
- Размер апертуры: 25,4 x 25,4 мм (квадратная)
- Фокусное расстояние: 50 мм
- Покрытие: отсутствует
- Рабочий диапазон: широкий спектральный (без спектральных ограничений покрытия)
- Особенность геометрии: фокусировка только в одной плоскости
Отрасли применения
Цилиндрические линзы такого типа применяются для формирования линейных лазерных профилей в системах лазерной подсветки, сканирования штрихкодов, оптической дефектоскопии и построения полос сканирования в промышленных инспекционных системах. Их используют для коррекции астигматизма лазерных диодов, у которых пучок на выходе имеет эллиптическое сечение, а также в спектрометрах для формирования узкой входной щели изображения на дифракционной решётке. Кроме того, подобные линзы востребованы в медицинских лазерных приборах, где требуется линейное распределение излучения, и в научных установках для формирования световых полос при исследовании потоков и поверхностей методом лазерной подсветки.

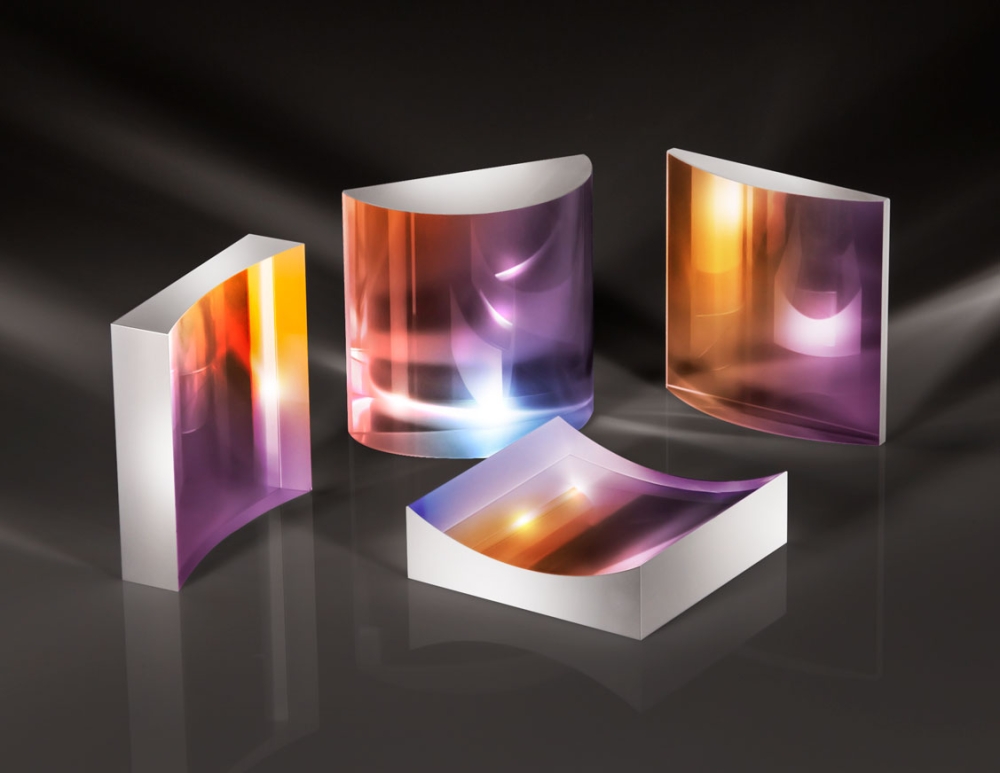

Описание семейства продуктов
- Обеспечивает превосходную производительность в диапазоне от УФ до ИК.
- Подложка из плавленого кремнезема
- Качество лазерной оптической поверхности
Широкополосные цилиндрические линзы TECHSPEC® Laser Grade имеют прецизионные характеристики для самых требовательных приложений. Эти линзы изготовлены из оптического стекла премиум-класса из плавленого кварца и предназначены для лазерных приложений с качеством поверхности 20-10. Наши широкополосные цилиндрические линзы TECHSPEC Laser Grade имеют жесткие допуски на клиновидность, обычно менее 3 угловых минут по всем размерам. Интеграция этих линз облегчается благодаря квадратным форм-факторам, обеспечивающим удобные варианты монтажа.
