Поставщик
|
Edmund Optics |
|
Артикул
|
36-095 |
|
Покрытие
|
без покрытия |
|
Фокусное расстояние
|
<5 мм |
|
Покрытие
|
без покрытия |
|
Форма
|
цилиндрические |
|
f / #
|
2.00 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Наклон оси, идущей вдоль выгнутой плоскости линзы (угл. мин)
|
<4.5 |
|
Наклон оси, идущей вдоль плоской плоскости линзы (угл. мин)
|
<3 |
|
Диапазон длин волн (нм)
|
200 - 2200 |
|
Тип
|
Cylinder Lens, Plano-Concave |
|
Качество поверхности
|
20-10 |
|
Радиус R1 (мм)
|
22.93 |
|
Числовая апертура NA
|
0.25 |
|
Толщина кромки ET (мм)
|
6.64 |
|
Покрытие
|
Uncoated |
|
Чистая апертура CA (мм)
|
22.86 x 22.86 |
|
Подложка
|
UV Grade Fused Silica |
|
Допуск толщины центра (мм)
|
±0.1 |
|
Толщина центра CT (мм)
|
3.00 |
|
Скос
|
Protective bevel as needed |
|
Заднее фокусное расстояние BFL (мм)
|
-52.06 |
|
Эффективное фокусное расстояние EFL (мм)
|
-50.00 |
|
Допуск на размер (мм)
|
+0.0/-0.025 |
|
Размеры (мм)
|
25.4 x 25.4 |
Описание
Плоско-вогнутая цилиндрическая линза относится к классу анаморфотной оптики: в отличие от сферических линз, она обладает оптической силой только в одном направлении, преобразуя круглое сечение пучка в эллиптическое или растягивая изображение вдоль одной оси. Одна поверхность линзы плоская, вторая выполнена с вогнутым цилиндрическим профилем, что обеспечивает рассеивающее действие вдоль оси кривизны и полное отсутствие фокусировки вдоль ортогональной оси. Изделие рассчитано на широкий спектральный диапазон и не имеет просветляющего покрытия, что расширяет возможности его использования на разных длинах волн без ограничений, связанных с полосой пропускания напылённого слоя, хотя и приводит к более высоким френелевским потерям на границах раздела сред по сравнению с просветлёнными аналогами.
Характеристики
- Тип линзы: плоско-вогнутая цилиндрическая
- Габаритные размеры: 25.4 x 25.4 мм
- Фокусное расстояние: -50 мм (отрицательное значение указывает на рассеивающий характер линзы)
- Покрытие: отсутствует, что подразумевает применение в широком спектральном диапазоне
- Оптическое действие: одномерное преобразование формы пучка
Отрасли применения
Цилиндрическая рассеивающая оптика востребована при формировании линейных лазерных пучков в системах штрихкодового сканирования, лазерных проекторах и установках для создания световых полос при триангуляционных измерениях. В спектроскопии подобные линзы используют для растяжения пучка вдоль щели монохроматора, что повышает эффективность ввода излучения в спектральный прибор. В промышленной обработке материалов цилиндрическая рассеивающая оптика применяется для расширения лазерного луча перед последующей коллимацией или для коррекции астигматизма лазерных диодов, у которых расходимость излучения различается по быстрой и медленной осям. Отсутствие покрытия делает линзу удобной для мультиспектральных стендов, где один и тот же элемент используется на разных длинах волн.

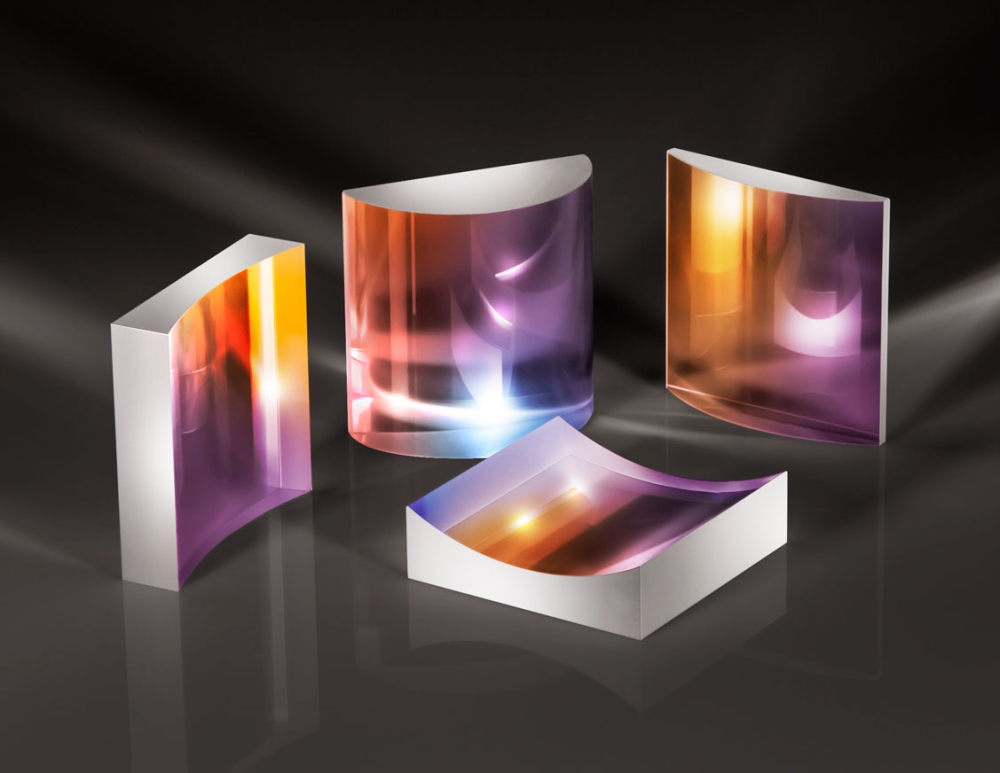

Описание семейства продуктов
- Обеспечивает превосходную производительность в диапазоне от УФ до ИК.
- Подложка из плавленого кремнезема
- Качество лазерной оптической поверхности
Широкополосные цилиндрические линзы TECHSPEC® Laser Grade имеют прецизионные характеристики для самых требовательных приложений. Эти линзы изготовлены из оптического стекла премиум-класса из плавленого кварца и предназначены для лазерных приложений с качеством поверхности 20-10. Наши широкополосные цилиндрические линзы TECHSPEC Laser Grade имеют жесткие допуски на клиновидность, обычно менее 3 угловых минут по всем размерам. Интеграция этих линз облегчается благодаря квадратным форм-факторам, обеспечивающим удобные варианты монтажа.
