Поставщик
|
Edmund Optics |
|
Артикул
|
36-092 |
|
Покрытие
|
без покрытия |
|
Фокусное расстояние
|
50-200 мм |
|
Покрытие
|
без покрытия |
|
Форма
|
цилиндрические |
|
Форма
|
плоско выпуклые цилиндрические линзы |
|
f / #
|
4.00 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Наклон оси, идущей вдоль выгнутой плоскости линзы (угл. мин)
|
<5 |
|
Наклон оси, идущей вдоль плоской плоскости линзы (угл. мин)
|
<3 |
|
Диапазон длин волн (нм)
|
200 - 2200 |
|
Тип
|
Cylinder Lens, Plano-Convex |
|
Качество поверхности
|
20-10 |
|
Радиус R1 (мм)
|
45.85 |
|
Числовая апертура NA
|
0.08 |
|
Размеры (мм)
|
25.4 x 25.4 |
|
Толщина кромки ET (мм)
|
2.01 |
|
Покрытие
|
Uncoated |
|
Чистая апертура CA (мм)
|
22.86 x 22.86 |
|
Подложка
|
UV Grade Fused Silica |
|
Допуск толщины центра (мм)
|
±0.1 |
|
Толщина центра CT (мм)
|
3.80 |
|
Скос
|
Protective bevel as needed |
|
Заднее фокусное расстояние BFL (мм)
|
97.39 |
|
Эффективное фокусное расстояние EFL (мм)
|
100.00 |
|
Допуск на размер (мм)
|
+0.0/-0.025 |
Описание
Плоско-выпуклая цилиндрическая линза с квадратной апертурой 25,4 x 25,4 мм и фокусным расстоянием 100 мм формирует фокусировку только в одной плоскости благодаря цилиндрической форме выпуклой поверхности, оставляя без изменений профиль пучка в перпендикулярном направлении. По сравнению с аналогичной моделью с фокусным расстоянием 50 мм, данный вариант обладает более длинным фокусным отрезком, что соответствует меньшей оптической силе и более плавному сведению пучка в линию или растяжению точечного источника вдоль одной оси. Линза поставляется без нанесённого просветляющего покрытия, что делает её универсальной по спектральному диапазону использования, определяемому исключительно собственным пропусканием материала подложки, но сопровождается более высокими френелевскими потерями на отражение по сравнению с просветлёнными аналогами.
Характеристики
- Тип элемента: плоско-выпуклая цилиндрическая линза
- Размер апертуры: 25,4 x 25,4 мм (квадратная)
- Фокусное расстояние: 100 мм
- Покрытие: отсутствует
- Оптическое действие: фокусировка в одной плоскости
- Рабочий диапазон: определяется пропусканием материала подложки
Отрасли применения
Цилиндрические линзы с длинным фокусным расстоянием применяются в системах формирования протяжённых линейных лазерных профилей на большом рабочем расстоянии, например в лазерных нивелирах, системах разметки и построения плоскостей, а также в оптических схемах анаморфирования пучка для коррекции астигматизма мощных лазерных диодов. Их используют в спектрометрах для формирования узкой входной щели при увеличенном рабочем отрезке, в системах машинного зрения для линейного сканирования протяжённых объектов на конвейерных линиях, а также в научных установках для исследования потоков жидкостей и газов методом лазерной подсветки плоскостью.

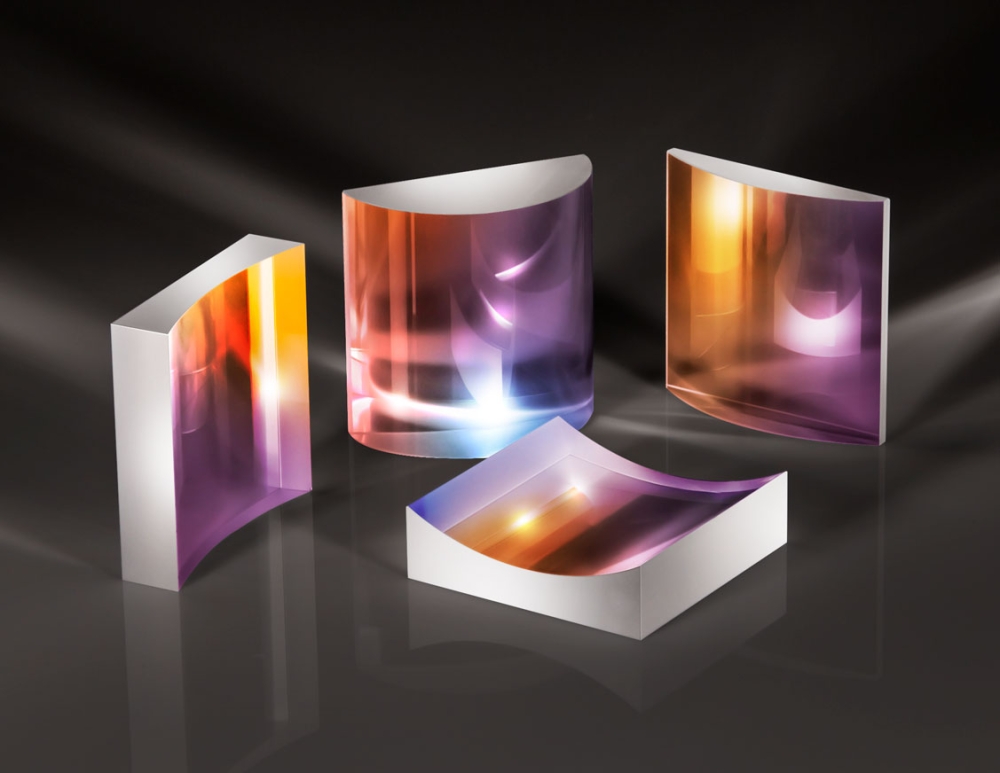

Описание семейства продуктов
- Обеспечивает превосходную производительность в диапазоне от УФ до ИК.
- Подложка из плавленого кремнезема
- Качество лазерной оптической поверхности
Широкополосные цилиндрические линзы TECHSPEC® Laser Grade имеют прецизионные характеристики для самых требовательных приложений. Эти линзы изготовлены из оптического стекла премиум-класса из плавленого кварца и предназначены для лазерных приложений с качеством поверхности 20-10. Наши широкополосные цилиндрические линзы TECHSPEC Laser Grade имеют жесткие допуски на клиновидность, обычно менее 3 угловых минут по всем размерам. Интеграция этих линз облегчается благодаря квадратным форм-факторам, обеспечивающим удобные варианты монтажа.
