Поставщик
|
Edmund Optics |
|
Артикул
|
39-649 |
|
Покрытие
|
Laser Mirror (532nm) |
|
Применение
|
для работы с Nd:YAG лазером |
|
Тип лазера
|
Nd:YAG |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Подложка
|
Fused Silica |
|
Угол падения (°)
|
0-45 |
|
Толщина (мм)
|
6.35 ±0.20 |
|
Размеры (мм)
|
25.4 x 25.4 +0.00/-0.10 |
|
Расчетная длина волны DWL (нм)
|
532 |
|
Покрытие
|
Laser Mirror (532nm) |
|
Порог повреждения, импульсный
|
10 J/cm2 @ 532nm, 20ns, 20Hz |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
λ/10 |
|
Спецификация покрытия
|
Rabs >99.8% @ 532nm |
|
Отражение на расчетной длине волны (%)
|
99.8 |
|
Задняя поверхность
|
Commercial Polish |
|
Чистая апертура (%)
|
85 |
|
Параллельность (угл. мин)
|
<3 |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
10-5 |
Описание
Квадратное лазерное зеркало TECHSPEC для работы с Nd:YAG-лазерами предназначено для отражения излучения с рабочей длиной волны 532 нм. Вариант размером 25,4 × 25,4 мм удобен для построения компактных оптических узлов, где требуется плоский отражающий элемент с прямолинейными базовыми сторонами. Квадратная форма может упростить позиционирование в держателях, кассетах и монтажных рамках, рассчитанных на фиксированную ориентацию компонента.
Зеркало рассчитано на применение при углах падения от 0 до 45°. Такой диапазон дает возможность использовать его в схемах перенаправления и развязки лазерного пучка с различной геометрией монтажа. При проектировании системы следует учитывать фактический угол, поляризацию и расходимость пучка: рабочие характеристики покрытия зависят от условий падения, поэтому окончательную оптическую юстировку рекомендуется выполнять в конфигурации, соответствующей реальной установке.
Основой служит кварцевое стекло, сочетающее высокую термическую стабильность с пригодностью для лазерных систем. Высокое качество поверхности и точная плоскостность помогают ограничивать рассеяние и искажение отраженного фронта, что важно для чувствительных Nd:YAG-установок. Конструкция покрытия рассчитана на высокое отражение на 532 нм; также заявлена проверка на высокий порог лазерного разрушения при работе с импульсным излучением.
Характеристики
- Тип: лазерное зеркало для Nd:YAG-систем
- Рабочая длина волны: 532 нм
- Размер: 25,4 × 25,4 мм
- Форма: квадратная
- Диапазон углов падения: 0–45°
- Материал подложки: кварцевое стекло
- Покрытие: рассчитано на высокое отражение на рабочей длине волны 532 нм
- Поверхность: высокое качество поверхности
- Плоскостность: точная плоскостность отражающей поверхности
- Термическая характеристика: высокая термическая стабильность подложки
- Импульсный режим: конструкция покрытия испытана с учетом высокого порога лазерного разрушения при импульсном пучке
Отрасли применения
- Nd:YAG-лазерные установки с излучением второй гармоники на 532 нм
- Лабораторные оптические стенды и юстировочные узлы
- Системы перенаправления, развязки и формирования лазерного пучка
- Импульсные лазерные комплексы, где важны стабильность подложки и устойчивость покрытия
Описание семейства продуктов
- >Коэффициент отражения 99,2 % на частотах гармоник Nd:YAG
- Характеристики высокого порога повреждения лазером
- Качество поверхности 10-5 для уменьшения рассеяния в чувствительных лазерных устройствах
- Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Yb:YAG Laser

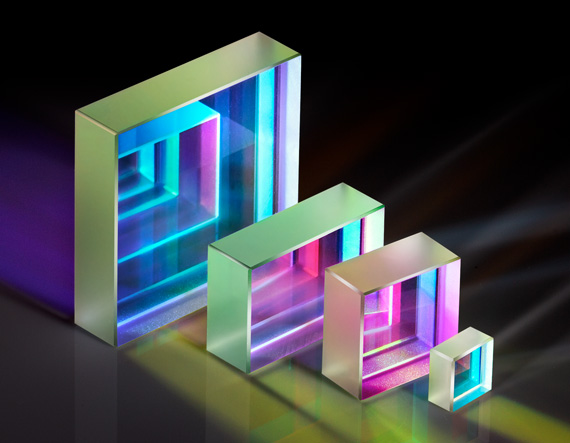

Линейные зеркала TECHSPEC® Nd:YAG Laser сочетают в себе высокую отражательную способность, превосходное качество поверхности и прецизионную плоскостность поверхности, чтобы соответствовать требованиям требовательных применений лазера Nd:YAG. Каждый дизайн покрытия был протестирован для обеспечения высокого порога повреждения лазером для совместимости как с непрерывными, так и с импульсными лазерными системами. Эти лазерные зеркала на подложке из плавленого кварца обладают превосходной термической стабильностью и доступны в круглом, квадратном и прямоугольном профилях. Зеркала TECHSPEC Nd:YAG Laser Line идеально подходят для лабораторий и интеграции в более крупные лазерные системы. Доступны 266-, 355-, 532-, 1064-нм и многолинейные зеркальные покрытия Nd:YAG.
Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
