Поставщик
|
Edmund Optics |
|
Артикул
|
39-636 |
|
Покрытие
|
Laser Mirror (515nm) |
|
Применение
|
для работы с Nd:YAG лазером |
|
Тип лазера
|
Yb:YAG |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Подложка
|
Fused Silica |
|
Угол падения (°)
|
0-45 |
|
Толщина (мм)
|
6.35 ±0.20 |
|
Размеры (мм)
|
25.4 x 25.4 +0.00/-0.10 |
|
Расчетная длина волны DWL (нм)
|
515 |
|
Покрытие
|
Laser Mirror (515nm) |
|
Порог повреждения, импульсный
|
10 J/cm2 @ 515nm, 20ns, 20Hz |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
λ/10 |
|
Спецификация покрытия
|
Rabs >99.8% @ 515nm |
|
Отражение на расчетной длине волны (%)
|
99.8 |
|
Задняя поверхность
|
Commercial Polish |
|
Чистая апертура (%)
|
85 |
|
Параллельность (угл. мин)
|
<3 |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
10-5 |
Описание
Зеркало, предназначенное для работы с иттербий-иттрий-алюминиевым гранатовым (Yb:YAG) лазером, имеет квадратную форму размером 25.4 x 25.4 мм и рабочую длину волны 515 нм — вторую гармонику типичного излучения данного типа твердотельных лазеров. Диапазон углов падения от 0 до 45 градусов указывает на то, что отражающее покрытие спроектировано для сохранения высокого коэффициента отражения при различной геометрии установки зеркала в оптической схеме, что даёт гибкость при проектировании резонатора или тракта транспортировки пучка. Подложка зеркала подбирается с учётом термической стабильности, поскольку Yb:YAG лазерные системы часто работают с высокой средней мощностью, требующей отвода тепла от оптических элементов. Широкий диапазон рабочих углов падения делает зеркало пригодным как для использования в качестве поворотного элемента резонатора, так и для вывода излучения под углом в тракте транспортировки пучка к рабочей зоне технологической установки.
Характеристики
- Размер: 25.4 x 25.4 мм
- Рабочая длина волны: 515 нм
- Диапазон углов падения: 0-45°
- Назначение: работа с Yb:YAG лазерными системами
- Тип: отражающее лазерное зеркало
- Форма: квадратная пластина 25.4 x 25.4 мм
- Тип покрытия: узкополосное отражающее для зелёной линии Yb:YAG
Отрасли применения
Такие зеркала применяются в промышленных и научных лазерных комплексах на основе Yb:YAG активной среды — в системах прецизионной резки, сварки, маркировки и научных экспериментах с использованием второй гармоники излучения данного типа лазеров. Такие зеркала также применяются в научных лабораториях, исследующих нелинейные оптические эффекты и генерацию гармоник твердотельных лазеров.
Описание семейства продуктов
- >Коэффициент отражения 99,8 % на частотах гармоник Yb:YAG
- Гарантированные высокие пороги повреждения лазером
- Качество поверхности 10-5 для уменьшения рассеяния в лазерных приложениях
- Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Nd:YAG Laser

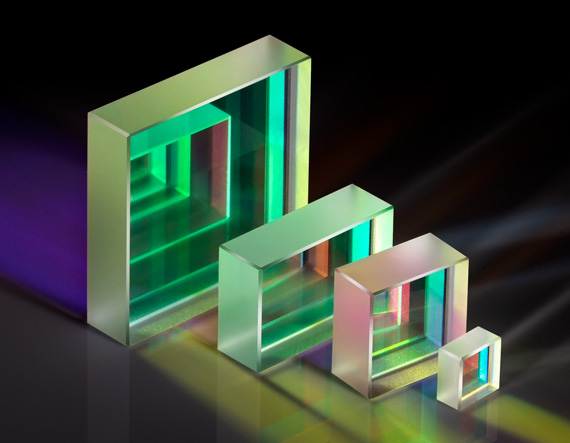

Линейные зеркала TECHSPEC® Yb:YAG Laser разработаны с учетом строгих требований, предъявляемых к волокнам, легированным иттербием (Yb:легированное волокно), и лазерным системам с тонкими дисками. Эти зеркала имеют подложки лазерного качества с плоскостностью поверхности λ/10 и качеством поверхности 10-5, чтобы свести к минимуму эффекты рассеяния. Прочные диэлектрические покрытия рассчитаны на высокую отражательную способность на расчетных длинах волн, а также высокие пороги повреждения как в непрерывном, так и в импульсном режиме работы лазера. Зеркала TECHSPEC Yb:YAG Laser Line идеально подходят для лазерных применений, включая лазерную абляцию, сварку, сверление, резку и спекание. Доступны диэлектрические зеркальные покрытия Yb:YAG для приложений, требующих 343 нм, 515 нм и 1030 нм.
Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
