Поставщик
|
Edmund Optics |
|
Артикул
|
39-598 |
|
Покрытие
|
Laser Mirror (339-346nm) |
|
Применение
|
для работы с Nd:YAG лазером |
|
Тип лазера
|
Yb:YAG |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Подложка
|
Fused Silica |
|
Угол падения (°)
|
45 |
|
Толщина (мм)
|
6.35 ±0.20 |
|
Размеры (мм)
|
25.4 x 25.4 +0.00/-0.10 |
|
Расчетная длина волны DWL (нм)
|
343 |
|
Покрытие
|
Laser Mirror (339-346nm) |
|
Порог повреждения, импульсный
|
6 J/cm2 @ 343nm, 20ns, 20Hz |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
λ/10 |
|
Диапазон длин волн (нм)
|
339 - 346 |
|
Спецификация покрытия
|
Rabs >99.8% @ 343nm Ravg >99.5% @ 339 - 346nm |
|
Отражение на расчетной длине волны (%)
|
99.8 |
|
Задняя поверхность
|
Commercial Polish |
|
Чистая апертура (%)
|
85 |
|
Параллельность (угл. мин)
|
<3 |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
10-5 |
Описание
Зеркало для лазера Yb:YAG, размер 25,4 × 25,4 мм, рабочая длина волны 343 нм, угол падения 45°. Зеркало направляет излучение без прохождения через объем оптического стекла, что делает его удобным для изменения направления пучка и сохранения заданной геометрии тракта. Рабочая длина волны, угол падения и размер отражающей поверхности определяют область интеграции. Золотое внеосевое параболическое зеркало дополнительно обеспечивает фокусировку без хроматической аберрации, характерной для преломляющей оптики.
При проектировании оптического узла учитывают механический интерфейс, поперечный размер светового пучка, рабочую длину волны, качество юстировки и допустимую мощность излучения. Монтаж выполняют в чистой зоне: рабочие поверхности не касаются руками, а фиксацию проводят без перекоса и точечных нагрузок. После установки проверяют положение относительно оптической оси и отсутствие паразитного рассеяния.
Корректно подобранный компонент помогает сохранить расчетные характеристики прибора и уменьшить необходимость последующей коррекции схемы. Перед применением следует сопоставить приведенные параметры с требованиями конкретной установки, условиями окружающей среды и документацией на сопрягаемые узлы.
Характеристики
- Артикул: 39-598
- Производитель: Edmund Optics
- Наименование: Зеркало для лазера Yb:YAG, размер 25,4 × 25,4 мм, рабочая длина волны 343 нм, угол падения 45°
- Параметры: размер 25,4 × 25,4 мм, рабочая длина волны 343 нм, угол падения 45°
- Монтаж: совместимый держатель или оптическая механика
- Обращение: рабочие поверхности защищают от загрязнений и царапин
Отрасли применения
Зеркала используют в лазерных системах, ИК-оптике, спектроскопии, оптической связи, научном приборостроении и системах дистанционного контроля. Их применяют для поворота, фокусировки или сбора излучения при согласовании покрытия с рабочим спектром. Выбор определяется диапазоном длин волн, требуемой точностью, способом крепления и особенностями всей оптической системы.

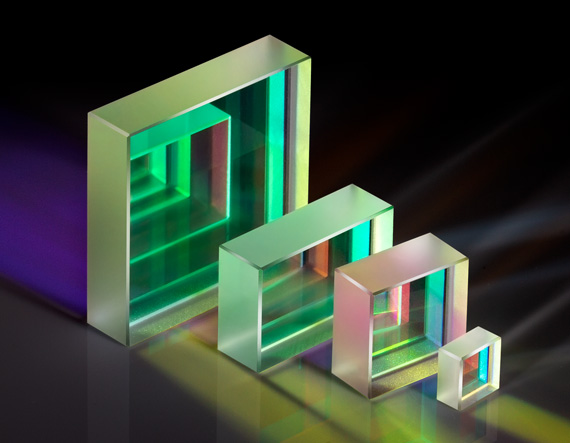

Описание семейства продуктов
- >Коэффициент отражения 99,8 % на частотах гармоник Yb:YAG
- Гарантированные высокие пороги повреждения лазером
- Качество поверхности 10-5 для уменьшения рассеяния в лазерных приложениях
- Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Nd:YAG Laser
Линейные зеркала TECHSPEC® Yb:YAG Laser разработаны с учетом строгих требований, предъявляемых к волокнам, легированным иттербием (Yb:легированное волокно), и лазерным системам с тонкими дисками. Эти зеркала имеют подложки лазерного качества с плоскостностью поверхности λ/10 и качеством поверхности 10-5, чтобы свести к минимуму эффекты рассеяния. Прочные диэлектрические покрытия рассчитаны на высокую отражательную способность на расчетных длинах волн, а также высокие пороги повреждения как в непрерывном, так и в импульсном режиме работы лазера. Зеркала TECHSPEC Yb:YAG Laser Line идеально подходят для лазерных применений, включая лазерную абляцию, сварку, сверление, резку и спекание. Доступны диэлектрические зеркальные покрытия Yb:YAG для приложений, требующих 343 нм, 515 нм и 1030 нм.
Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
