Поставщик
|
Edmund Optics |
|
Артикул
|
39-583 |
|
Покрытие
|
Laser Mirror (263-268nm) |
|
Применение
|
для работы с Nd:YAG лазером |
|
Тип лазера
|
Nd:YAG |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Подложка
|
Fused Silica |
|
Угол падения (°)
|
45 |
|
Толщина (мм)
|
6.35 ±0.20 |
|
Размеры (мм)
|
25.4 x 25.4 +0.00/-0.10 |
|
Расчетная длина волны DWL (нм)
|
266 |
|
Покрытие
|
Laser Mirror (263-268nm) |
|
Порог повреждения, импульсный
|
2.5 J/cm2 @ 266nm, 20ns, 20Hz |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
λ/10 |
|
Диапазон длин волн (нм)
|
263 - 268 |
|
Спецификация покрытия
|
Rabs >99.5% @ 266nm Ravg >99.5% @ 263 - 268nm |
|
Отражение на расчетной длине волны (%)
|
99.5 |
|
Задняя поверхность
|
Commercial Polish |
|
Чистая апертура (%)
|
85 |
|
Параллельность (угл. мин)
|
<3 |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
10-5 |
Описание

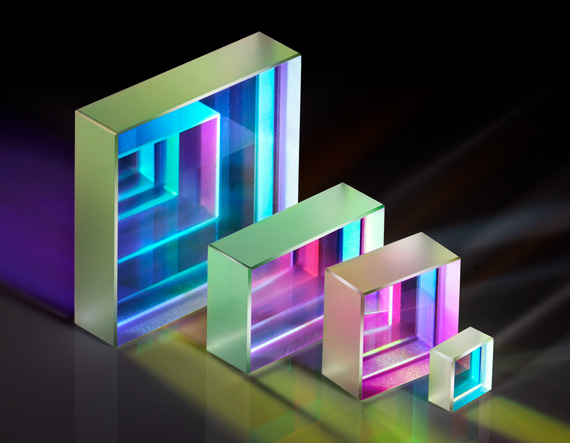

Данное зеркало представляет собой прямоугольный (квадратный) оптический отражатель, специально спроектированный для эксплуатации в оптических трактах твердотельных Nd:YAG лазеров и связанных с ними систем генерации гармоник. Подложка изготавливается из стабильного оптического материала, полируется до высокой степени плоскостности, после чего на рабочую поверхность методом вакуумного напыления наносится многослойное диэлектрическое отражающее покрытие, рассчитанное на рабочую длину волны 266 нм — четвёртую гармонику излучения Nd:YAG лазера, получаемую последовательным удвоением частоты базовой линии 1064 нм. Покрытие оптимизировано для угла падения 45°, что соответствует наиболее распространённой геометрии поворотных зеркал в лазерных резонаторах и трактах транспортировки пучка, где излучение необходимо отклонить на девяносто градусов с минимальными потерями энергии и без внесения деполяризации.
Характеристики
- Тип: поворотное зеркало для Nd:YAG лазерных систем
- Размер: 25.4 x 25.4 мм
- Рабочая длина волны: 266 нм (четвёртая гармоника Nd:YAG)
- Угол падения: 45°
Отрасли применения
Зеркала с покрытием под 266 нм применяются в лазерных системах генерации глубокого ультрафиолетового излучения, используемых для микрообработки материалов, лазерной маркировки прецизионных деталей, фотолитографии и научных исследований в области нелинейной оптики. Также такие зеркала востребованы в аналитических приборах, применяющих УФ-возбуждение флуоресценции, в масс-спектрометрии с лазерной ионизацией и в медицинском и биологическом лазерном оборудовании, где четвёртая гармоника Nd:YAG лазера используется для прецизионного взаимодействия излучения с веществом.
Описание семейства продуктов
- >Коэффициент отражения 99,2 % на частотах гармоник Nd:YAG
- Характеристики высокого порога повреждения лазером
- Качество поверхности 10-5 для уменьшения рассеяния в чувствительных лазерных устройствах
- Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Yb:YAG Laser
Линейные зеркала TECHSPEC® Nd:YAG Laser сочетают в себе высокую отражательную способность, превосходное качество поверхности и прецизионную плоскостность поверхности, чтобы соответствовать требованиям требовательных применений лазера Nd:YAG. Каждый дизайн покрытия был протестирован для обеспечения высокого порога повреждения лазером для совместимости как с непрерывными, так и с импульсными лазерными системами. Эти лазерные зеркала на подложке из плавленого кварца обладают превосходной термической стабильностью и доступны в круглом, квадратном и прямоугольном профилях. Зеркала TECHSPEC Nd:YAG Laser Line идеально подходят для лабораторий и интеграции в более крупные лазерные системы. Доступны 266-, 355-, 532-, 1064-нм и многолинейные зеркальные покрытия Nd:YAG.
Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
