Поставщик
|
Edmund Optics |
|
Артикул
|
58-860 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Да |
|
Высота оптической оси 1 дюйм
|
M4 x 0.7, 8-32 |
|
Совместимый стержень
|
1.3 |
|
Стабильность наведения (мкрад)
|
5 |
|
Термическая стабильность (мкрад)
|
< |
|
Чувствительность на 1° поворота ручки (угл. сек)
|
4 |
|
Угловой допуск (°)
|
0.4 per 0.25mm turn |
|
Ход (мм)
|
Z-Axis: 8 |
|
Угол точного наклона крепления (°)
|
±5 |
|
Угол точного наклона (°)
|
±5 |
|
Шаг регулировочного винта (мм)
|
0.25 |
|
Количество регулировочных винтов
|
3 |
|
Минимальная толщина совместимой оптики (мм)
|
1.0 |
|
Чистая апертура CA (мм)
|
22.9 x 22.9 |
|
Размер совместимой оптики (мм)
|
25.0/25.4 |
|
Тип оптики
|
Square |
|
Конструкция
|
Aluminum Plates, Stainless Steel Screws, and Brass Thread Bushings |
|
Тип
|
Adjustable - Tip-Tilt |
Описание

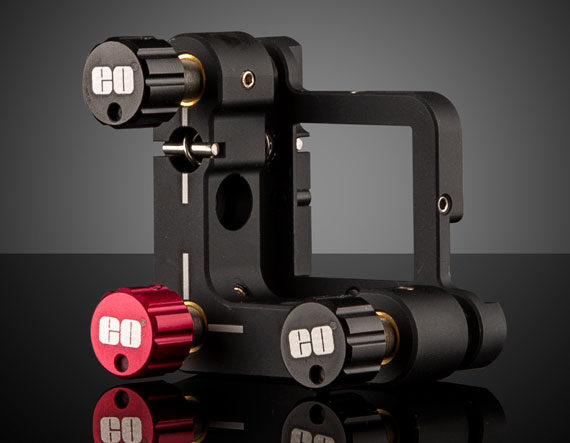

Кинематический держатель TECHSPEC 58-860 — элемент оптомеханики для сборки или юстировки оптического тракта. Три винта регулируют наклон по двум координатам и позволяют дополнительно перемещать площадку вдоль оптической оси. При осевом смещении после регулировки проверяют, не изменился ли наклон. Значение 25,0 или 25,4 мм относится к стороне оптики, а не к ее диагонали или полезной апертуре.
Узел устанавливают на механическую базу, после чего проверяют положение посадки относительно оси. При выборе элемента учитывают толщину, полезную апертуру и доступ к крепежу. Габариты самой оптики не определяют свободный ход при настройке: соседняя деталь может перекрывать инструмент или часть пучка при наклоне.
Перед фиксацией осматривают сопрягаемые поверхности и сверяют тип резьбы. Изделие не затягивают для устранения перекоса. Оптику удерживают за предусмотренные посадочные зоны, не касаясь рабочей поверхности; усилие прижима подбирают так, чтобы деталь не смещалась, но не была зажата с деформацией.
После затяжки проверяют прохождение пучка или положение изображения на контрольной плоскости. Если предстоит часто менять элемент, записывают положение держателя и точки контроля, а после каждой смены повторяют проверку. Наличие механического крепления само по себе не подтверждает соосность или допустимое качество волнового фронта.
Для закупки сверяют данные на конкретное исполнение и документацию поставляемой ревизии. При замене сравнивают рабочие интерфейсы и условия измерения, а не только название семейства. Контроль на собранном стенде выполняют до начала длительного цикла: если результат отличается от ожидаемого, последовательно проверяют компонент, сопрягаемое оборудование и настройки всей системы.
Съемные ручки дают доступ к винтам шестигранником 2 мм. Нейлоновый наконечник прижимного винта защищает поверхность при контакте; он не отменяет проверки допустимой толщины детали и правильного положения в посадке. После каждого изменения проверяют угол по контрольному лучу.
Характеристики
- Квадратная оптика со стороной 25,0 или 25,4 мм
- 3 регулировочных винта
- прижим с нейлоновым наконечником
- монтаж на совместимую стойку M4 или 8-32
Отрасли применения
- Фотоника: установка оптики или держателей вдоль рабочего тракта.
- Лабораторные стенды: сборка, обслуживание и контроль юстировки.
