Круглый кинематический держатель серии E, диаметр совместимой оптики: 25/25.4 мм

Описание

Кинематический держатель серии E представляет собой механическое юстировочное устройство для крепления круглых оптических элементов диаметром 25 или 25.4 мм с возможностью точной угловой настройки положения установленной оптики относительно оптической оси системы. Конструкция держателя построена по кинематической схеме с тремя точками опоры и регулировочными винтами, обеспечивающими независимое изменение наклона оправы по двум ортогональным осям без внесения паразитных линейных смещений центра элемента. Такая схема позволяет достигать высокой повторяемости и стабильности юстировки при многократной регулировке, что особенно важно при настройке зеркал, светоделителей или линз в сложных лазерных и интерферометрических схемах. Корпус держателя изготавливается из металла с антикоррозийным покрытием, обеспечивающим долговременную стабильность механических характеристик при регулярной эксплуатации на оптическом столе.

Характеристики

• Тип: круглый кинематический держатель серии E
• Совместимый диаметр оптики: 25 / 25.4 мм
• Принцип регулировки: кинематическая схема с независимой юстировкой по двум осям

Отрасли применения

Кинематические держатели такого типа являются базовым компонентом модульных оптических стендов и применяются при построении лазерных резонаторов, интерферометров, спектрометрических и голографических установок, где требуется точная и стабильная угловая юстировка зеркал и линз. Такие держатели широко используются в научно-исследовательских лабораториях фотоники, в производственных стендах контроля и настройки лазерного оборудования, а также в учебных оптических комплексах, где важна возможность быстрой и повторяемой перенастройки оптической схемы.

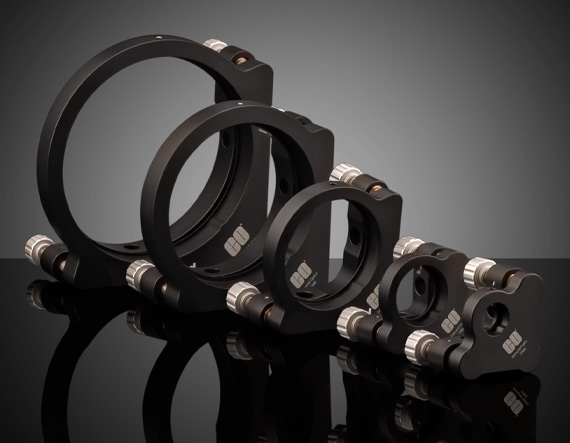

Описание семейства продуктов

• Основное крепление для экспериментов и OEM-системы.
• Экономичная цена
• 0,5”– 4,0” диам. Доступные версии
• Регулировочные винты M6 x 0,25 (101,6 TPI)

Кинематические крепления для оптических зеркал серии E предлагают множество ценных функций, необходимых для приложений в области исследований и разработок, прототипирования и системной интеграции. Крепления предлагаются с 2 винтами для оптической регулировки и выравнивания наклона и наклона (±3,5°). Регулировочные винты M6 x 0,25 (101,6 TPI) обеспечивают плавное движение и могут вращаться вручную или шестигранным ключом (размер ключа 2 мм). Ручки регулировочных винтов являются съемными для создания более компактного форм-фактора. Крепления для кинематических оптических зеркал серии E имеют монтажные отверстия с раззенковкой, предназначенной для крепления крепежного оборудования M4 или 8-32, и внутреннюю резьбу M6 x 1,0 для повышения универсальности монтажа и прямой совместимости с метрическими монтажными стойками из нержавеющей стали и опорными стойками TECHSPEC®.
