Поставщик
|
Edmund Optics |
|
Артикул
|
48-205 |
|
Покрытие
|
Laser V-Coat (266nm) |
|
Размер
|
Ø25 мм |
|
Тип
|
Laser Line Window |
|
Модуль Юнга (ГПа)
|
73 |
|
Твердость по Кнупу (ГПа)
|
522 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
0.52 |
|
Плотность (г / см3)
|
2.2 |
|
Индекс преломления nd
|
1.458 |
|
Коэффициент Пуассона
|
0.16 |
|
Число Аббе (vd)
|
67.7 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
Переданный волновой фронт, пик-впадина
|
λ/10 |
|
Качество поверхности
|
10-5 |
|
Подложка
|
Fused Silica, Excimer Grade (Corning 7980 KR) |
|
Параллельность (угл. сек)
|
5 |
|
Расчетная длина волны DWL (нм)
|
266 |
|
Порог повреждения, импульсный
|
3 J/cm2 @ 266nm, 20ns, 20Hz |
|
Толщина (мм)
|
3.00 ±0.10 |
|
Диаметр (мм)
|
25.00 +0.00/-0.10 |
|
Спецификация покрытия
|
Rabs <0.25% @ 266nm |
|
Покрытие
|
Laser V-Coat (266nm) |
|
Чистая апертура (%)
|
90 |
Описание

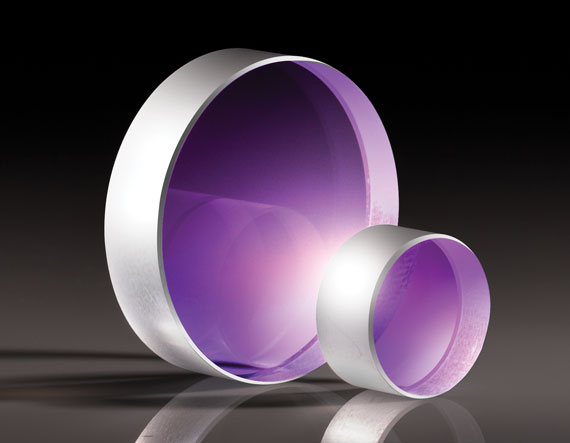

Оптическое окно Edmund Optics 48-205 из плавленого кварца предназначено для мощных лазерных систем, работающих на длине волны 266 нм. Диаметр 25 мм и толщина 3 мм позволяют использовать компонент в качестве защитного барьера перед лазером, детектором или внутренним оптическим узлом. Плавленый кварц обладает хорошим пропусканием в ультрафиолетовой области и подходит для четвертой гармоники Nd:YAG-лазера.
Передача волнового фронта λ/10 указывает на высокую точность оптического элемента. Окно оказывает минимальное влияние на форму проходящего пучка и подходит для систем, чувствительных к аберрациям, например для фокусировки, интерферометрии и формирования качественного лазерного пятна. Высокая точность особенно важна при прохождении расширенного пучка через значительную часть апертуры.
Покрытие или оптимизация для 266 нм уменьшает отражательные потери и обратные блики в глубоком УФ-диапазоне. При работе с мощным импульсным лазером чистота поверхности имеет критическое значение: органические загрязнения и частицы могут интенсивно поглощать ультрафиолетовое излучение, нагреваться и вызывать повреждение покрытия или подложки.
Характеристики
- Производитель: Edmund Optics.
- Каталожный номер: 48-205.
- Тип: прецизионное окно для мощного лазера.
- Материал: плавленый кварц для УФ-диапазона.
- Диаметр: 25 мм.
- Толщина: 3,00 мм.
- Рабочая длина волны: 266 нм.
- Передача волнового фронта: λ/10.
- Основная функция: защита тракта с сохранением качества пучка.
Особенности интеграции
Окно закрепляют без деформации и по возможности устанавливают под небольшим углом, чтобы вывести обратное отражение из лазерного резонатора или источника. Допустимый наклон определяют с учетом смещения пучка и аберраций. Очистку проводят в чистой зоне материалами, пригодными для УФ-оптики. Перед эксплуатацией проверяют порог повреждения для конкретной длительности импульса и частоты повторения.
Отрасли применения
- Лазерные системы на 266 нм.
- УФ-микрообработка материалов.
- Фотолитография и исследование фоторезистов.
- Ультрафиолетовая спектроскопия.
- Защита чувствительной УФ-оптики.
- Прецизионные лазерные измерительные стенды.
Описание семейства продуктов
- Качество поверхности: 10–5
- Гарантированные пороговые значения повреждений при проектных длинах волн
- Доступны диаметры от 12,7 до 50,8 мм
- Доступны подложки без покрытия
Окна с покрытием TECHSPEC® λ/10 Laser Line предназначены для прямой интеграции в лазерные приложения. Это надежное семейство продуктов имеет стандартные дюймовые размеры, многие из которых предлагают несколько вариантов толщины. Для обычных длин волн лазеров доступны просветляющие покрытия, сводящие к минимуму поверхностное отражение для оптимальной передачи системы. Окна с покрытием TECHSPEC λ/10 Laser Line обеспечивают характеристики лазерного класса, включая плоскостность поверхности λ/10, качество поверхности 10-5 и параллелизм <3 угловых минут. Эти окна идеально подходят для промышленных лазерных применений, начиная от защитных покрытий и заканчивая разделением различных сред.
