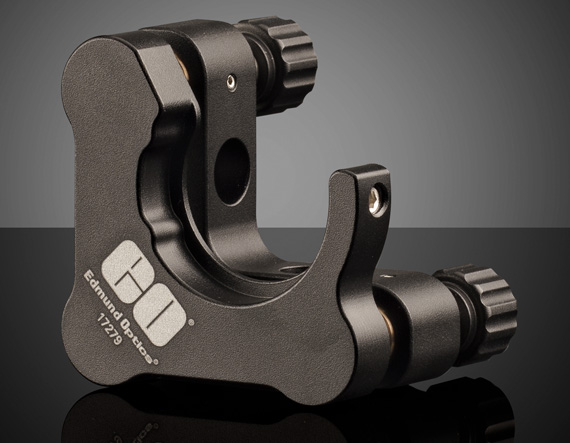

Кинематический держатель с вырезом E-Series, для оптики диаметром 25.0/25.4 мм

Описание

Кинематический держатель с вырезом серии E-Series представляет собой прецизионный механический узел для крепления круглой оптики с открытым боковым доступом к установленному элементу, что упрощает его установку и снятие без необходимости полной разборки держателя. Кинематическая схема крепления обеспечивает определение положения оптического элемента ограниченным числом точек контакта, минимизируя механические напряжения и связанные с ними искажения формы поверхности линзы или зеркала при затяжке фиксирующих элементов, что особенно важно для прецизионной оптики, чувствительной к деформациям. Вырез в конструкции держателя, характерный для серии E-Series, позволяет визуально контролировать положение оптики и облегчает доступ для очистки рабочей поверхности без демонтажа всего узла из оптической скамьи или стенда. Держатель рассчитан на установку оптических элементов стандартного дюймового диаметра — 25.0 или 25.4 мм, что обеспечивает совместимость с наиболее распространённым типоразмером линз, зеркал и светофильтров, применяемых в модульных оптических системах.

Характеристики

• Тип устройства: кинематический держатель с вырезом (E-Series)
• Совместимый диаметр оптики: 25.0/25.4 мм

Отрасли применения

Кинематические держатели с вырезом широко используются при сборке модульных оптических систем на оптических скамьях в научно-исследовательских лабораториях, где требуется частая замена или юстировка стандартной дюймовой оптики. Открытый доступ к элементу упрощает обслуживание держателя в задачах, требующих регулярной очистки оптических поверхностей от пыли или конденсата, что особенно актуально в лазерных лабораториях и на производстве прецизионных оптических приборов. Такие держатели также применяются в образовательных демонстрационных установках по оптике, в фотонных исследовательских стендах и при построении прототипов оптических систем, где важны быстрая переналадка конфигурации и минимальное механическое напряжение на установленную оптику.

Product Family Description

• 120° Clear Edge for Mounting Beamsplitters and Transmissive Optics
• Economically Priced
• Essential Mounts for Experiments and OEM Systems

E-Series Clear Edge Kinematic Optical Mirror Mounts offer many features essential for applications in R&D, prototyping, and system integration. Featuring a 120° cut out, these mounts are ideal for mounting beamsplitters and transmissive optics while accommodating a wider beam path when mounted at a 45° angle. The two M6 x 0.25 (101.6 TPI) adjustment screws provide smooth movement and can be driven by hand or by Allen key (2mm key size) for tip and tilt optical adjustment and alignment (±3.5°). The adjustment screw knobs are removable to create a more compact form factor. E-Series Clear Edge Kinematic Optical Mirror Mounts feature mounting holes with both a counterbore designed to accommodate M4 or 8-32 mounting hardware, and M6 x 1.0 internal threads for increased mounting versatility and direct compatibility to TECHSPEC® Metric Stainless Steel Mounting Posts and Pedestal Posts.
